Чертеж трехплунжерный насос

0
270
7231
34
0
20

Техническая характеристиака трехплунжерного насоса

1. Мощность насоса, кВт -450
2. Полезная мощность насоса, кВт - 350
3. Тип-приводной, горизонтальный трёхплунжерный
4. Идеальная подача , предельное давление и диаметры сменных плунжеров -см.таблицу.
5. Ход плунжера , мм -290
6. Частота двойных ходов плунжера -100
7. Передаточное число зубчатой передачи - 3
8. Компенсатор пневматический диафрагменного типа
9. Допустимое отклонение объёмной подачи от значений, указанных в таблице , минус 5%


Сообщить о проблеме
Автор
user-avatar andreymi2
Дата
31.01.2012
Язык
Русский
Состав

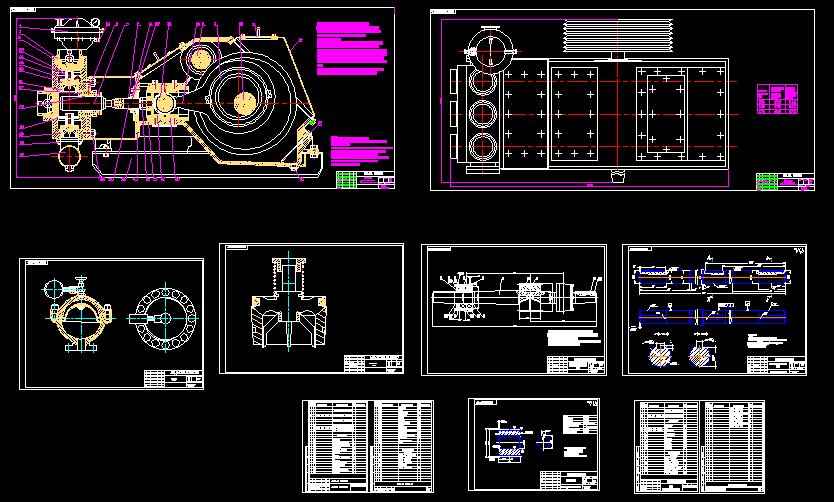

Сборочный чертеж насоса (2 листа), сборочный чертеж трансмиссионого вала (2 листа), пневмокомпенсатор (ВО), клапанный узел (ВО), Шестерня (ВО)
Софт
Отзывов пока нет
Задать вопрос
Содержимое архива
  • насос.dwg
