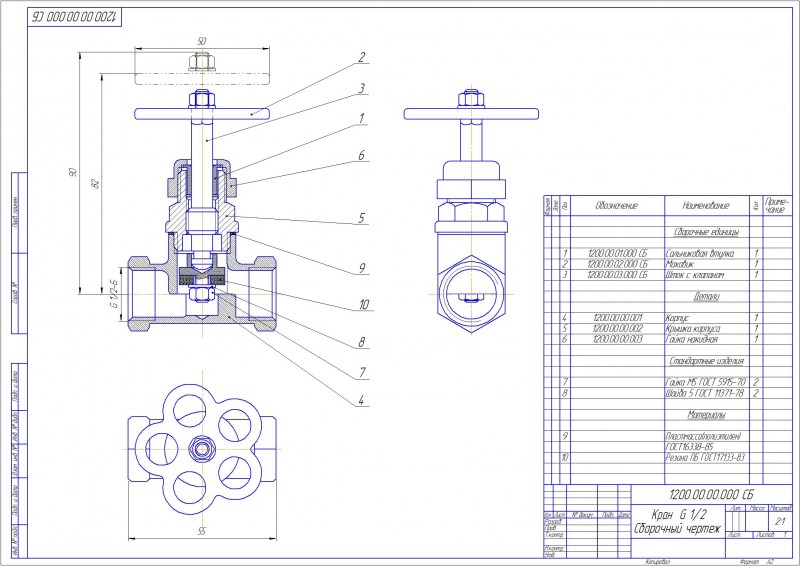

Сборочный чертеж водопроводного латунного крана с трубной резьбой на 1/2 дюйма. Три вида, главный вид в разрезе. Спецификация. Формат А2, чертеж выполнен в масштабе 2:1.
- Главная -
- Чертежи -
- Машиностроение и механика -
- чертеж водопроводного латунного Крана G1/2
чертеж водопроводного латунного Крана G1/2
0
330
57201
42
1
20
Сообщить о проблеме
Дата
10.06.2011
Язык
Русский
Состав
Сборочный чертеж(СБ), спецификация на листе.
Софт
Компас 5
