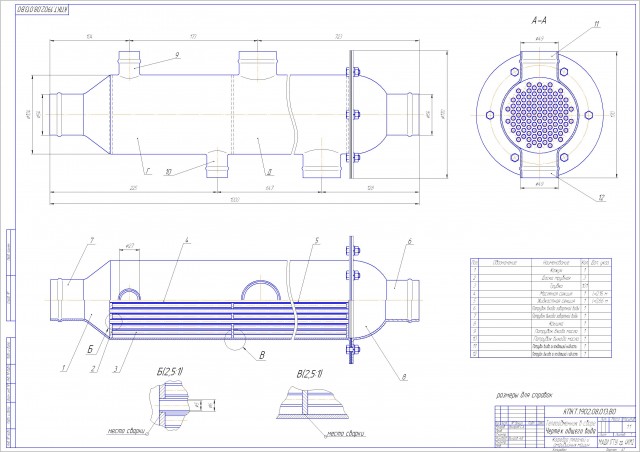

Жидкостно- масляный теплообменник для плавающего автомобиля типа "Трэкол", плюс пояснительная записка и др.. Разработан в рамках курсового проекта по Теории Силовых Установок, рассчитан на мощность двигателя 170 л. с.. По трубкам теплообменника протекает забортная вода, в полости Г протекает масло, в полости Д - охлаждающая жидкость двигателя.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Чертеж жидкостно- масляного теплообменника
Чертеж жидкостно- масляного теплообменника
0
335
3341
6
0
20
Сообщить о проблеме
Автор
Zakhar37
Дата
26.09.2010
Язык
Русский
Состав
Чертеж общего вида
Софт
КОМПАС-чертеж
Отзывов пока нет
Содержимое архива
-
Фрагмент.frw
-
Схема поворотов ж-ти.frw
-
тсу курсовая.kdw
-
расчётная схема бака.frw
-
система охл с теплообменником.frw
-
Ведомость проекта.cdw
-
Гидросхемы (5.11 R03).cdw
-
жидкостный насос.frw
-
теплообменник чертёж.cdw
-
