Чертежи МТФ на 200 коров

Курсовой проект по МТЖ
Проект организации ТО оборудования МТФ на 200 коров.

Полностью законченный курсовой проект
конструкторская разработка -

Устройство для определения работоспособности сосковой резины\

Тип и число автопоилок выбираем в зависимости от способа содержания, вида животных, их поголовья и технических характеристик автопоилок. Выбираем поилку одночашечную АП-1А, в количестве 100 штук на один коровник.

При компоновке здания необходимо учитывать конструкцию и размеры основных технологических элементов:
- стойло:
При комбибоксовом содержание: длина - 1,6...1,8 м; ширина - 1 м.
Принимаем длину стойла равной 1,65 м и ширину – 1 м.
- кормушки:
односторонние – 0,7...0,8 м,
Принимаем ширину кормушки 0,8 м
- навозные проходы, шириной:
комбибоксовое содержание – 1,5…1,7м,
Принимаем ширину навозного прохода 1,55 м.
- кормовые проходы, шириной:
при мобильной раздаче кормов - 2,4 м,
На каждые 50 коров необходим дверной проем шириной 1,5 м.

Содержание
Введение………………………………………………………………………….4
1 Расчет генерального плана фермы……………………………………………6
1.1 Расчет структуры стада 6
1.2 Подбор рациона 6
1.3 Определение площадей кормохранилищ 7
1.3.1 Определение объема складского помещения 7
1.3.2 Определение площади складского помещения 8
1.3.3 Определение количества хранилищ одного вида кормов 9
1.4 Определение габаритных размеров зданий 10
1.5 Определение площади выгульных площадок……………………………..10
1.6 Определение площадей под навозохранилище 11
1.7 Расчет площадей земельных участков………………………………….….13
1.8 Расчет искусственных водоемов 13
1.9 Расчет технико-экономических показателей генплана…………..………. 14
2 Расчет линии кормоприготовления и кормораздачи 15
2.1Распределение кормов по времени кормления.............................................15
2.2 Выбор технологии обработки кормов.......................................................... 15
2.3 Определение производственно технологических линий............................ 15
3 Расчет линии навозоудаления…………….......................................................18
3.1 Общее положение…………………………………………………….….......18
3.2 Определение суточной и годовой потребности в подстилке…………......18
3.3 Расчет выхода навоза………………..............................................................19
3.4 Расчет годового выхода навоза................................... .........20
3.5 Подбор системы машин …21
4 Расчет технологических линий получения молока 23
4.1Расчет доильных установок……………………………..…………………..23
4.2Расчет технологических линий первичной обработки молока 25
5 Расчет механизации водоснабжения…………..…......................................29
5.1 Cреднесуточный расход воды…………........................................................29
5.2 Максимальный суточный расход воды…………………………………….29
5.3 Выбор типа автопоилок. 30
6 Расчет технологических линий обеспечения микроклимата…………….....31
6.1 Расчет вентиляции……………......................................................................31
6.1.1Определение необходимого способа вентиляции 31
6.1.2 Расчет естественной вентиляции………………………………………..33
6.2 Расчет освещения……………………..……………………………………..34
6.2.1 Расчет естественного освещения…………………………………..……. 34
6.2.2 Расчет электроосвещения…………………………………………..……..35
7 Техническое обслуживание оборудования…………………………………..37
7.1 Планирование и учет работ по ТО………………………………………….37
7.2 Определение трудоемкости ТО……………………………………………..37
8 Конструктивная разработка………………………………………………….. 40
Список литературы………………………………………………………………43

Состав: Генеральный план, план коровника, общий вид, спецификация, ПЗ Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Чертежи МТФ на 200 коров

Просмотр файлов
чертежи\генплан.cdw
чертежи\ОВ.cdw
чертежи\Спецификация.spw

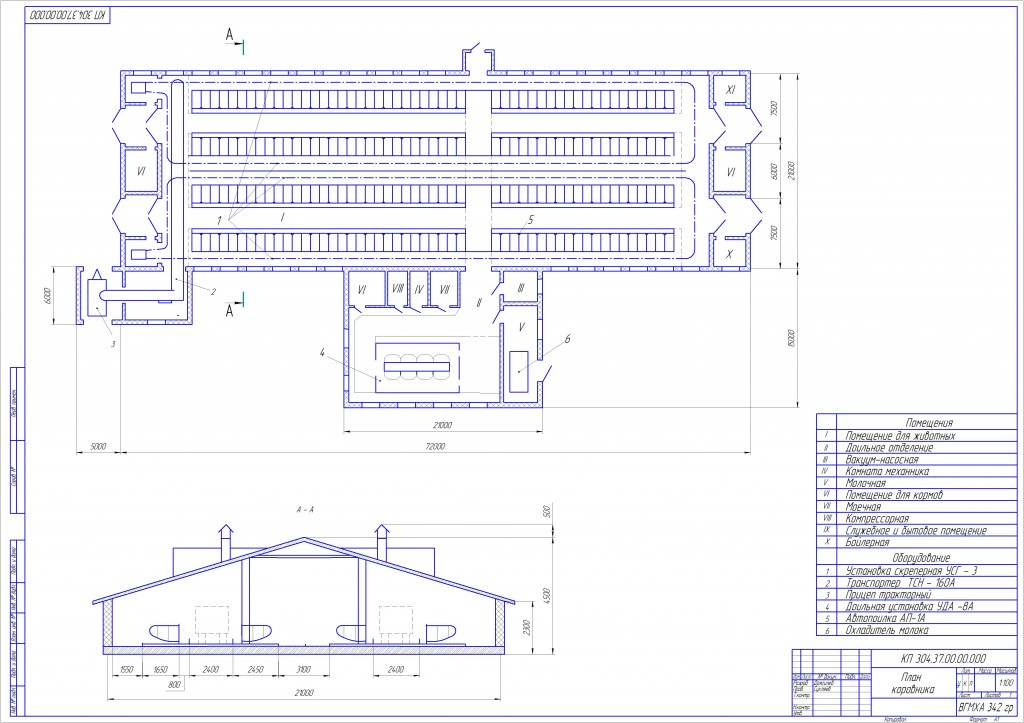

чертежи\план.cdw
МТЖ.docx
чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
