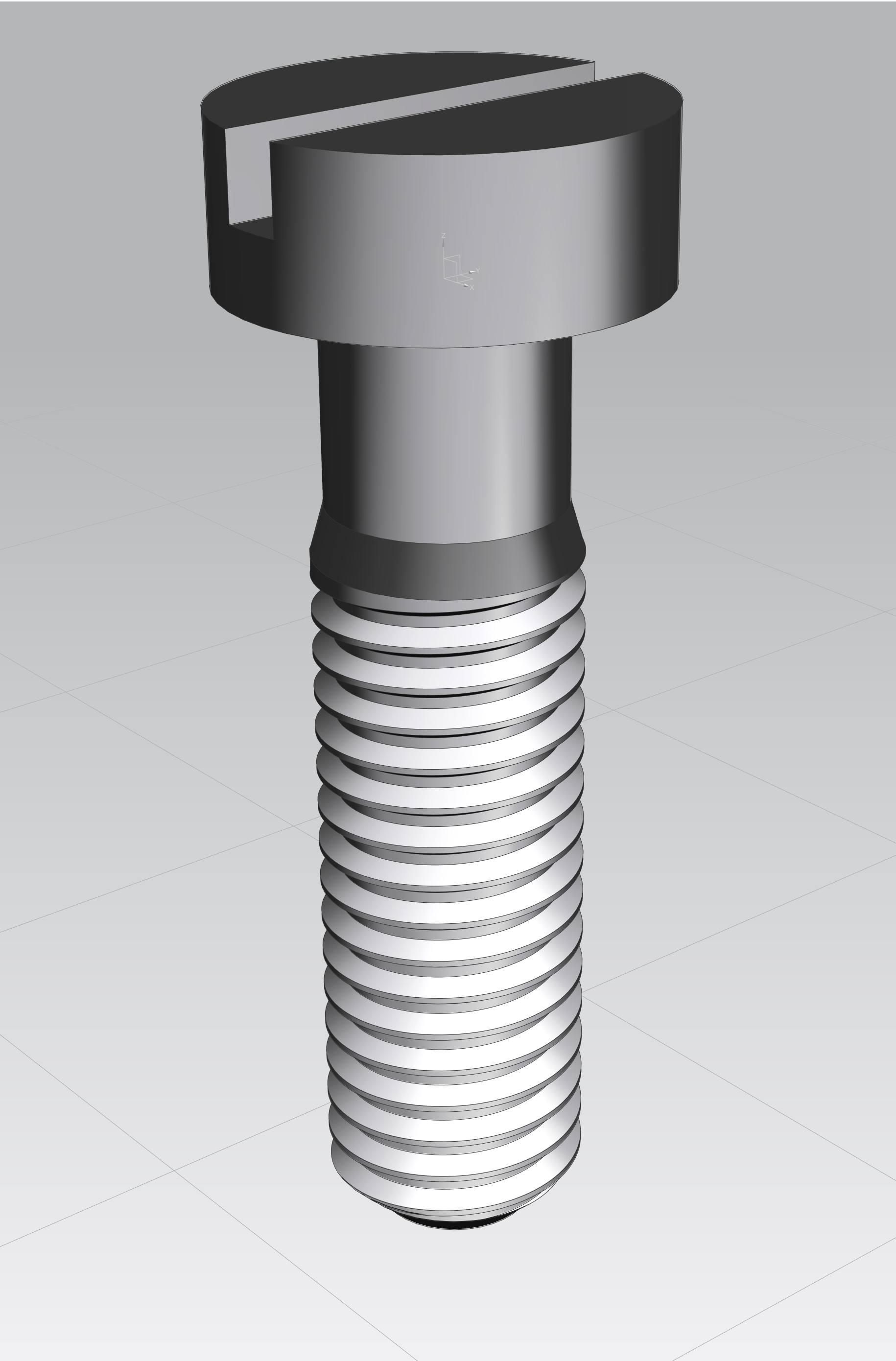

Семейство деталей. Резьба по ГОСТ 24705-2004. Для облегчения сборок резьба упрощённая (т.е. она не визуализируется). Фаски по ГОСТ 10549-80. Использованы соответствующие калиброванные стержни по ГОСТ 19256-73 и ГОСТ 19258-73. Радиусы под головкой по ГОСТ 24670-81. Шлицы прямые по ГОСТ 24669-81. Сопряжения встроены.
В архиве файл семейства 3D моделей, файл *.krx и картинка к нему.
Выбор типоразмера: диаметр резьбы, резьба нормальная или удлинённая, длина винта, шаг крупный или мелкий, нарезка или накатка, класс точности А или В.
Всего 2602 типоразмера.
