Корпусные подшипники отличаются от других подшипников сферической поверхностью внешней обоймы. Монтаж таких подшипников производится в специальные подшипниковые узлы с посадочной поверхностью ввиде части сферы. Эта особенность позволяет компенсировать погрешности при монтаже корпуса подшипника к установке за счет изменения положения подшипника относительно корпуса. Т. е. при установке подшипникового узла с валом, подшипник сам находит оптимальное для работы положение.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Подшипник -
- Подшипниковый узел UCF 206

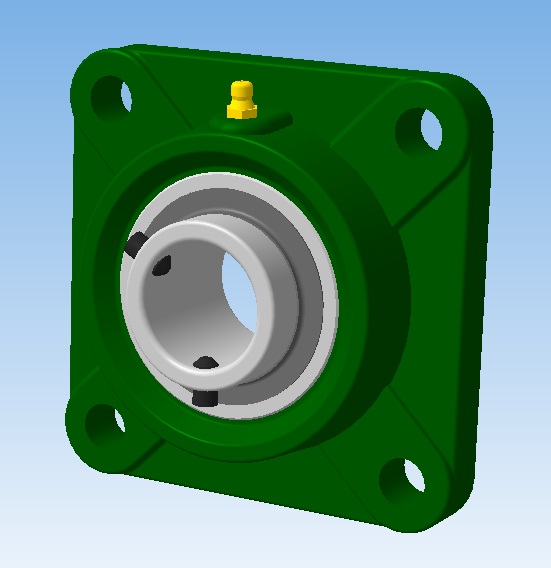

Подшипниковый узел UCF 206
