Здравствуйте, задача следующая. Имеется диск (цилиндр) на его торце по кругу необходимо разметить градуировку от 1 до 360 градусов с рисками разной длинны(каждая пятая риска выше остальных). В интернете нашёл единственный способ:
1 Сделать обечайку;
2 Развернуть;
3 Написать необходимый текст, и выдавить;
4 Свернуть обечайку обратно.
Осуществить данный способ не смог.Т.к. свернуть обратно обечайку Компас не позволяет. Оно и логично. Если я ранее развернул модель, то как могу свернуть её обратно если это два действия противоречащие друг другу.
- Главная -
- Вопросы и ответы -
- Компас 3D разметка торца диска на градусы.
Компас 3D разметка торца диска на градусы.
Сообщить о проблеме
Ответы 1
Отмечено решением

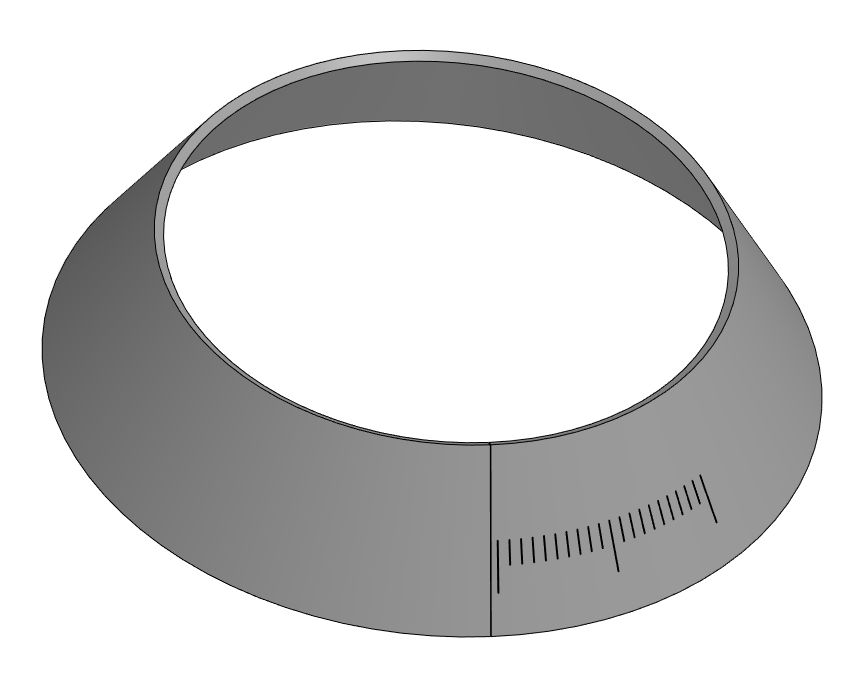

А у Вас какой Компас? У меня всё прекрасно сворачивает, даже на конической поверхности. Но если вдруг мешает именно вырез, то можно создать операцию разгибания, потом сразу согнуть назад, затем скрыть операцию сгибания подвинув планку в дереве построения, и затем вырезать шкалу. Потом снова открыть операцию сгибания.
Чтобы отвечать на вопросы, Вам нужно войти
или зарегистрироваться
Alisher Turakulov
Alex K
Olenka19
Виталий
Александр
На торце:
https://ascon.ru/video/882cb8ece575e25e2cac985a4f2aa3c9.mp4
На поверхности цилиндра:
https://rutube.ru/video/3a715e4359832df4baa72d2b62e9b155
https://rutube.ru/video/3ef570155a5afc9ea573284ce9a09d41
