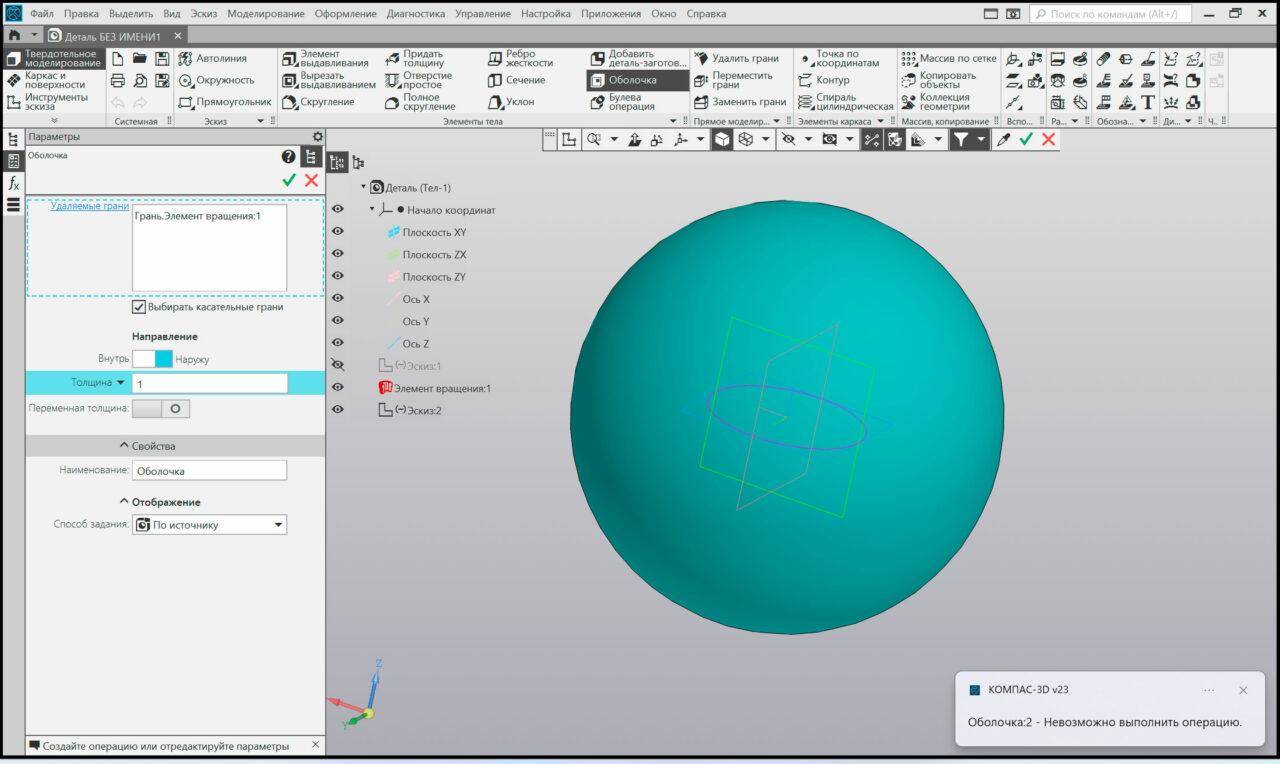

Такой вопрос, почему операция оболочка не выполняется в некоторых случаях, ошибка невозможно выполнить операцию не сильно информативная. Например шар диаметр 130. Цилиндр такого же диаметра - работает. В некоторых случаях на детали можно сделать оболочку толщиной только 1мм а 2мм уже не работает. Какой принцип действия? Про другие способы построения я знаю, но они не всегда возможны при сложной геометрии.
- Главная -
- Вопросы и ответы -
- Операция оболочка в КОМПАС-3D
Операция оболочка в КОМПАС-3D
Сообщить о проблеме
Ответы 1
Отмечено решением
Из справки:
"Для создания оболочки требуется удалить одну или несколько граней тела. Эти грани превратятся в отверстие (или отверстия) в получившейся оболочке. К остальным граням будет добавлен слой материала, образующий оболочку."
Очевидно, у сферы нет физической возможности удалить какую-либо грань.
В этом конкретном случае можно использовать опцию построения тонкой стенки на этапе операции вращения.
"Для создания оболочки требуется удалить одну или несколько граней тела. Эти грани превратятся в отверстие (или отверстия) в получившейся оболочке. К остальным граням будет добавлен слой материала, образующий оболочку."
Очевидно, у сферы нет физической возможности удалить какую-либо грань.
В этом конкретном случае можно использовать опцию построения тонкой стенки на этапе операции вращения.
Нравится
1
