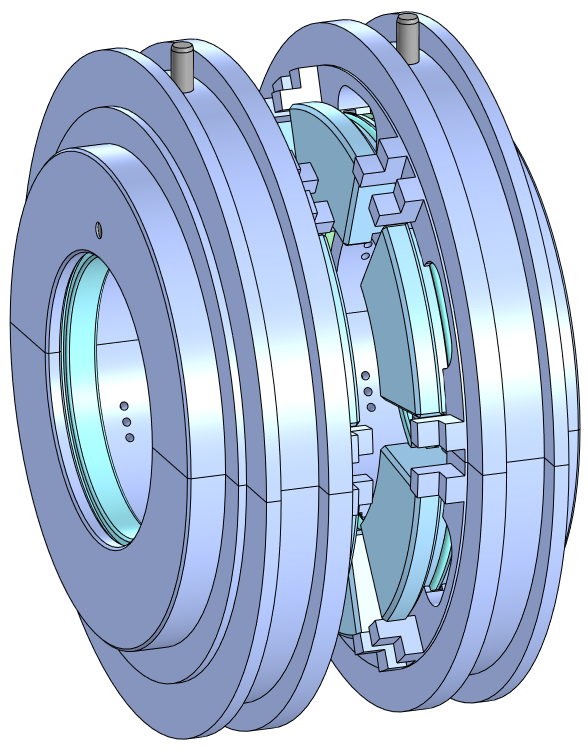

3D-сборка упорного подшипника центробежного нагнетателя 215. Диаметр вала 100 миллиметров. Установочный диаметр крышки 245 миллиметров. Толщина упорного диска 20 миллиметров. Масса 24 килограмма. Материалы - сталь и баббит. Осевая нагрузка в имеющейся документации не указана.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Подшипник -
- Упорный подшипник центробежного нагнетателя 215
Упорный подшипник центробежного нагнетателя 215
0
0
21
0
0
50
Автор
Lostik
Дата
23.01.2025
Язык
Русский
Состав

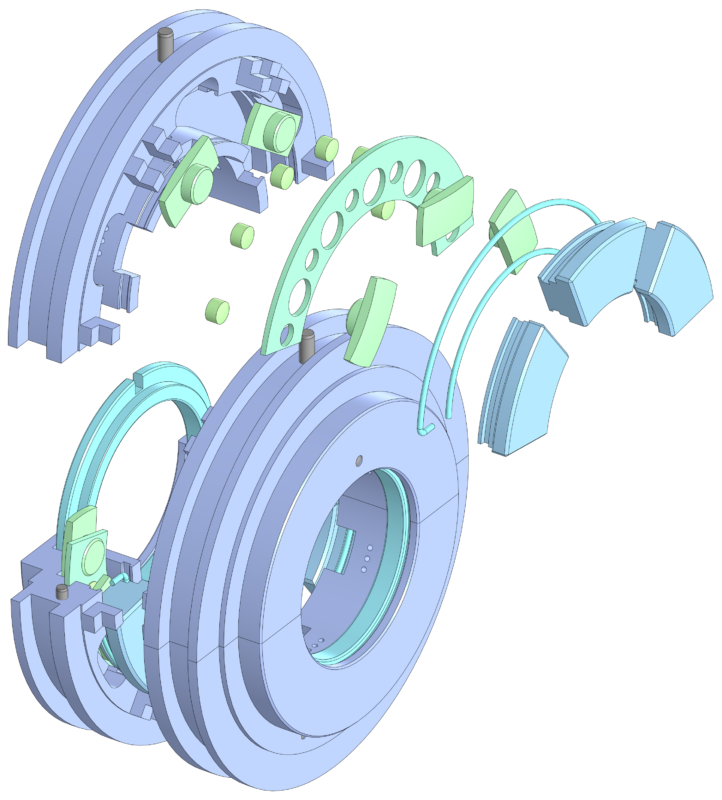

Сборка. В составе сборки: обойма из 2-ух частей, колодка упорная, кольцо плавающее, штифт, стопор, сепаратор из 2-ух частей, балансир, упор.
Софт
STEP / IGES
Содержимое архива
-
Подшипник упорный.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
