Чертеж червячно-винтового редуктора

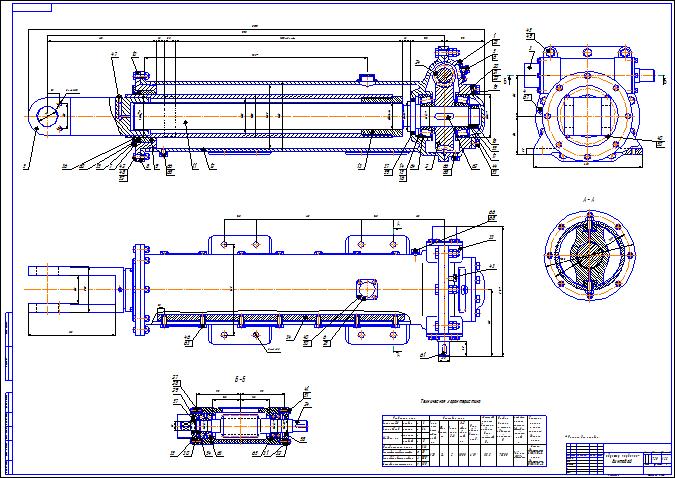

Редуктор червячно-винтовой.
Характеристики:
ход рабочий - 1000 мм.
усилие на штоке - 78.5 кН
передаточное число - 11.33
крутящий момент быстроходного
вала - 115 Нм

Состав: сборочный чертеж, спецификация, некоторые детали Язык документа

Софт: Коипас v12, cdw, spw

Каталог / Машиностроение и механика / Детали машин / Чертеж червячно-винтового редуктора

Просмотр файлов
Редуктор червячно-винтовой.jpg
Редуктор червячно-винтовой.spw
Редуктор червячно-винтовой.cdw
Направляющая.cdw
Винт.cdw
Червяк.cdw
Гайка.cdw
Крышка.cdw
