Разработан червячный одноступенчатый редуктор,есть спецификации,сб,во,эпюры,червячное колесо и вал.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- чертеж червячного одноступенчатого редуктора
чертеж червячного одноступенчатого редуктора
0
324
2544
3
0
40
Сообщить о проблеме
Автор
Пашкевич Александр
Дата
03.05.2012
Язык
Русский
Состав

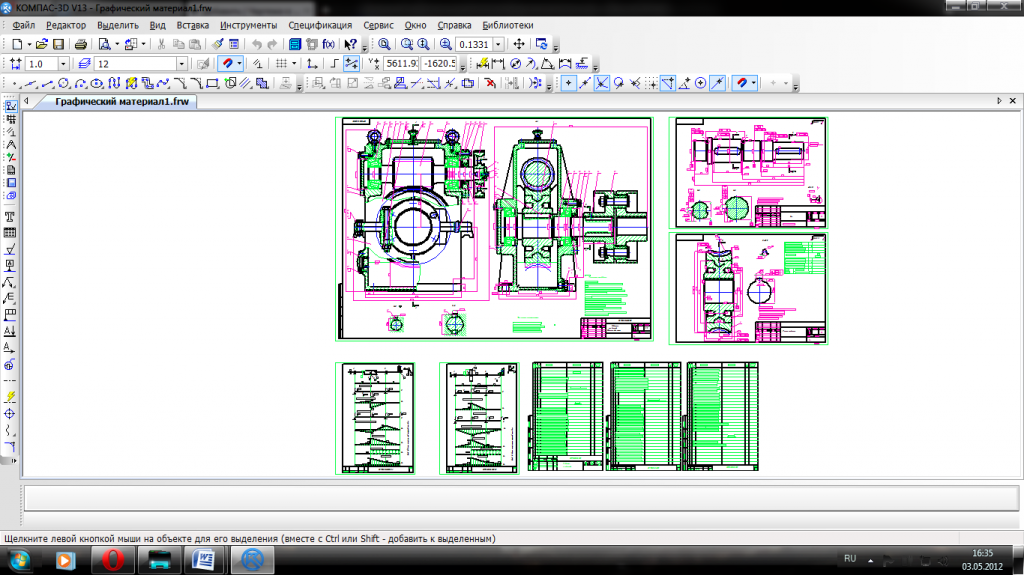

СБ,спецификация, общий вид,червячное колесо,вал и эпюры.
Софт
DWG
Отзывов пока нет
Содержимое архива
-
0 Титульник. содержание.doc
-
1Описание работы и устройства привода.doc
-
2 выбор электродвигателя.doc
-
3.1 расчет зубчатоременной передачи.doc
-
3.2 расчет червячной передачи.doc
-
4 проектировочный расчет валов.doc
-
5 подбор и проверочный расчет муфты.doc
-
6 предварительный подбор подшипников.doc
-
7 расчет шпоночных соединений.doc
-
8 проверочный расчет валов.doc
-
9 расчет подшипников на долговечность.doc
-
10 расчет основных элементов корпуса.doc
-
11 Назначение посадок, допусков форм и расположения.doc
-
12 выбор способа смазывания передач и подшипников.doc
-
13 описание сборки и регулировки.doc
-
Графический материал1.dwg
-
Литература.doc
