Привод шнекового транспортёра с двухступенчатым соосным редуктором uр=9

0
308
3552
2
0
80

В данной курсовой работе рассчитан и спроектирован привод шнекового транспортёра, включающего:
- электродвигатель;
- поликлиновую вертикальную передачу;
- двухступенчатый соосный редуктор с косозубой быстроходной и прямозубой ти-хоходной ступенями;
- цепную муфту.
Режим работы: двухсменный, типовой вариант нагружения – средний нормальный.
Исходные данные:
-номинальная мощность на выходном валу - 3,8 кВт, частота вращения 28 об/мин, срок службы – 4 года.

Содержание
ВВЕДЕНИЕ 3
1.КИНЕМАТИЧЕСКИЙ РАСЧЁТ И ВЫБОР ЭЛЕКТРОДВИГОТЕЛЯ. 4
2. РАСЧЕТ РЕДУКТОРА 6
2.1 Выбор материалов для зубчатых колес. 6
2.2 Определение допускаемых контактных напряжений 6
2.3 Определение допускаемых напряжений изгиба 6
2.4 Определение опускаемых напряжений при кратковременной перегрузке 7
Расчет второй тихоходной прямозубой пары (u=2,85). 7
Расчет первой быстроходной косозубой пары (u = 3,16) 9
3. РАСЧЁТ ПОЛИКЛИНОВОЙ ПЕРЕДАЧИ 12
4. РАСЧЕТ НА ПРОЧНОСТЬ ВАЛОВ И ОПРЕДЕЛЕНИЕ ОПОРНЫХ РЕАКЦИЙ 13
5. ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ 22
6. ПОБОР ШПОНОК И ПРОВЕРОЧНЫЙ РАСЧЕТ ИХ ПО НАПРЯЖЕНИЯМ СМЯТИЯ 24
7. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ КРЫШКИ И КОРПУСА РЕДУКТОРА 26
8. ВЫБОР МУФТЫ 27
9. ВЫБОР СМАЗКИ 28
10. ВЫБОР ПОСАДОК ДЕТАЛЕЙ 29
11. ПОРЯДОК СБОРКИ РЕДУКТОРА 30
ЛИТЕРАТУРА 31





Автор
user-avatar repmvbx
Дата
24.04.2013
Язык
Русский
Состав

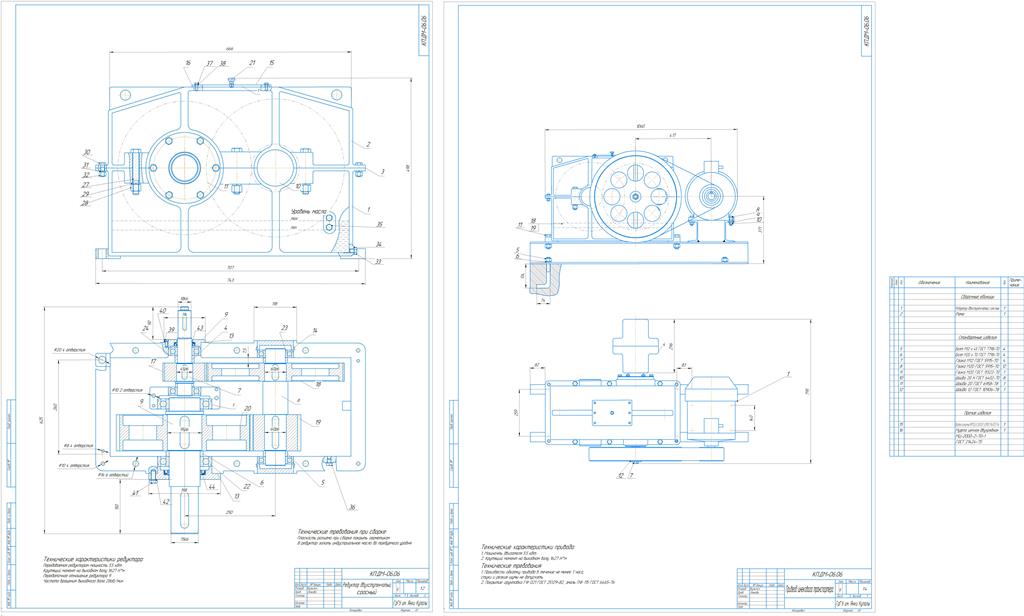

Общий вид привода, рама, редуктор, 2 вала редуктора, шкив, зубчатое колесо, пояснительная записка
