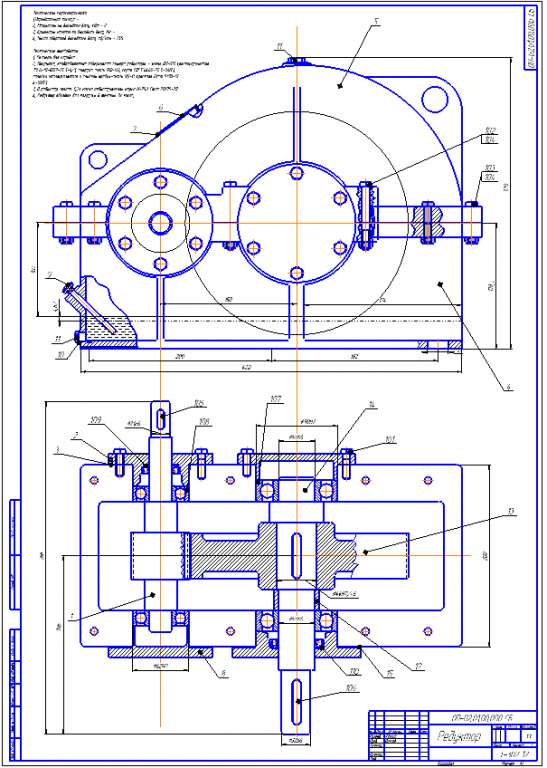

Чертеж одноступенчатого редуктора

Курганский Государственный университет
Курсовой проект по дисциплине "Детали машин"
На тему: "РАСЧЕТ И КОНСТРУИРОВАНИЕ РЕДУКТОРА"
Курган 2014

В данном проекте рассматривается расчет цилиндрического червячного редуктора
Графическая часть содержит чертежи: Общего вида, валов, колесо зубчатое, крышки, редуктор с двигателем, спецификации .
Проект имеет чертежи 3 формата А1, А3, 25 страниц пояснительной записки и спецификация.

Техническая характеристика
Расчетной мощностью: 2 кВт
Оборотами ведомого вала: 750 об\мин
Передаточное число 12,6

Состав: Редуктор цилиндрическо червячный (СБ), Деталировка (вал, вал в сборе, колесо зубчасте, крышка, крышка корпуса), Спецификация.

Состав: Сборочный чертеж, вал ведущий, вал ведомый, крыша откр., крышка закр., зубчатое колесо, привод, Спецификация двигателя, спецификация двигатель+редуктор. Язык документа

Софт: Компас V13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Чертеж одноступенчатого редуктора

Вал ведущий.cdw
Двигатель и редуктор.bak.cdw
Колесо зубчатое.cdw
Крышка закр.cdw
Крышка откр..cdw
Курсовая.doc
Спецификация двигятель.spw
Спецификация чертеж.spw
Чертеж.cdw
Вал ведомый.cdw
