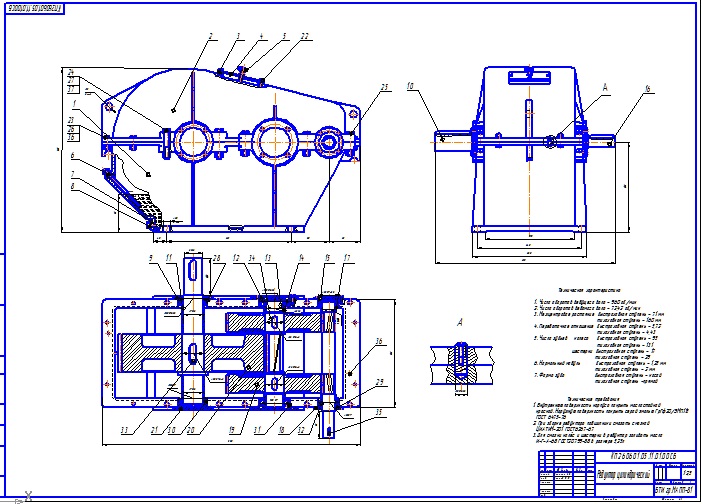

Двухступенчатый цилиндрический редуктор 5.72 и 4.43

расчет и конструирование двуступенчатого цилиндрического редуктора с косозубой передачей

Техническая характеристика
1. Число оборотов ведущего вала - 960 об/мин
2. Число оборотов ведомого вала - 72,42 об/мин
3. Межцентровое растояние быстроходная ступень - 71 мм
тихоходная ступень - 160 мм
4. Передаточное отношение быстроходная ступень - 5,72
тихоходная ступень - 4,43
5. Число зубьев колеса быстроходная ступень - 95
тихоходная ступень - 131
шестерни быстроходная ступень - 17
тихоходная ступень - 29
6. Нормальный модуль быстроходная ступень - 1,25 мм
тихоходная ступень - 2 мм
7. Форма зуба быстроходная ступень - косой
тихоходная ступень -прямой
