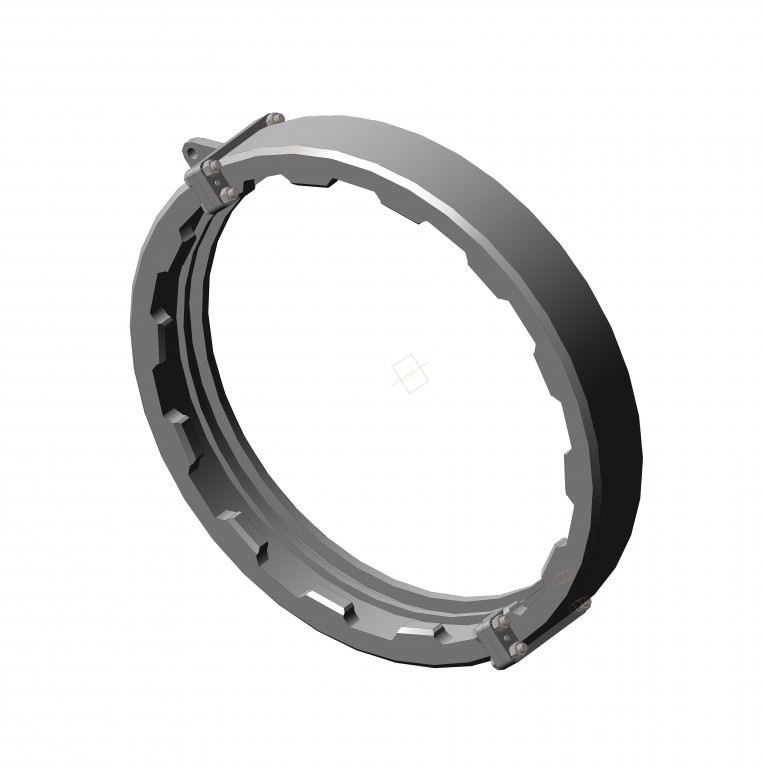

Кольцо байонетное является частью байонетного разъёмного герметичного соединения. В байонетном соединении предусмотрена поворотная крышка и кольцо. В кольце сверху выполнены пазы для прохождения выступов крышки. При затяжке крышка поворачивается, при этом выступы крышки и кольца совпадают. Байонетное соединение применяется при достаточно высоких давлениях. В данном случае кольцо состоит из двух полуколец, которые соединяются между собой. Ст3
