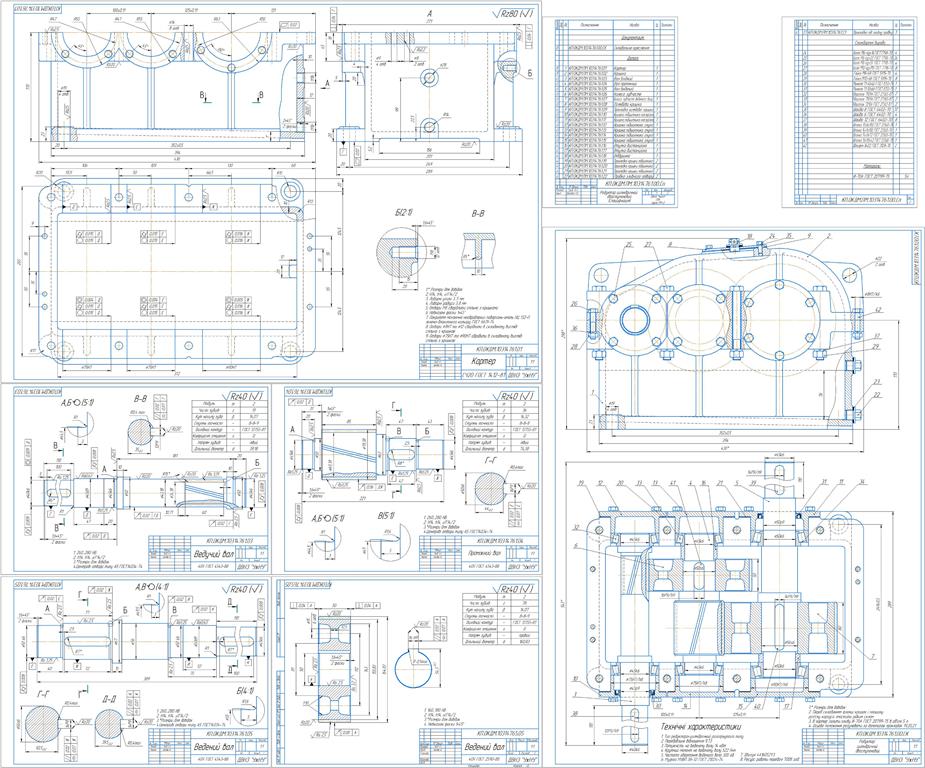

Курсовой проект по деталям машин на тему "Проектирование двухступенчатого цилиндрического редуктора u=9,73"

МIНIСТЕРСТВО ОСВIТИ І НАУКИ УКРАЇНИ
ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД
«Ужгородський національний університет»
Інженерно-технічний факультет
Кафедра технології машинобудування
КУРСОВИЙ ПРОЄКТ
з дисципліни: «ОСНОВИ КОНСТРУЮВАННЯ ДЕТАЛЕЙ МАШИН»
на тему:«Проектний розрахунок редуктора» Варіант 6
, 2025

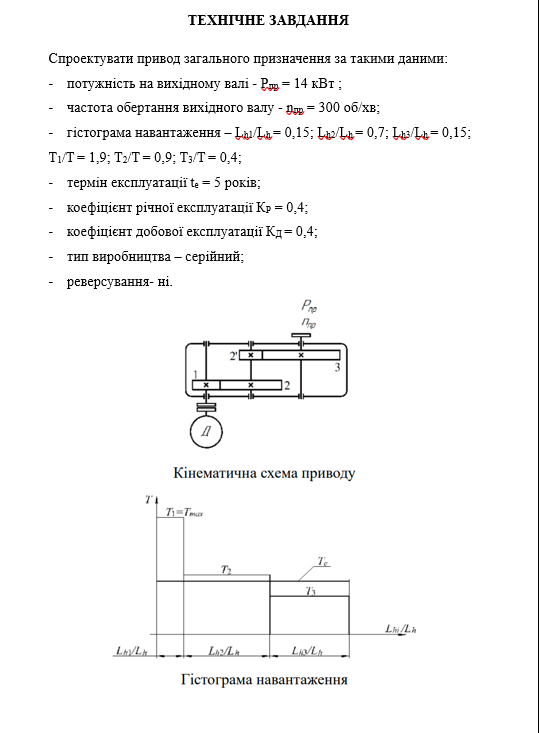

Спроектувати привод загального призначення за такими даними:
- потужність на вихідному валі - Pпр = 14 кВт ;
- частота обертання вихідного валу - nпр = 300 об/хв;
- гістограма навантаження – Lh1/Lh = 0,15; Lh2/Lh = 0,7; Lh3/Lh = 0,15;
T1/T = 1,9; T2/T = 0,9; T3/T = 0,4;
- термін експлуатації te = 5 років;
- коефіцієнт річної експлуатації КР = 0,4;
- коефіцієнт добової експлуатації КД = 0,4;
- тип виробництва – серійний;
- реверсування- ні.

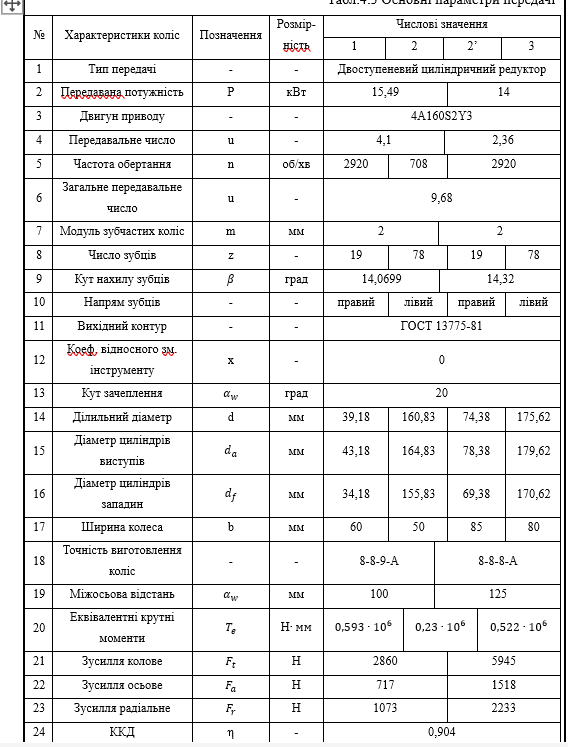

ТХ редуктора наведені в таблиці на фото, ПЗ обширна з ілюстраціями і епюрами

ЗМІСТ
ТЕХНІЧНЕ ЗАВДАННЯ 4
ВСТУП 5
1 ВИБІР ЕЛЕКТРОДВИГУНА ТА КІНЕМАТИЧНИЙ РОЗРАХУНОК 6
1.1 Вибір електродвигуна 6
1.2 Кінематичний розрахунок двоступеневого редуктора 8
2 ВИБІР МАТЕРІАЛІВ ДЛЯ ЗУБЧАСТИХ КОЛІС 10
3 ПРИЗНАЧЕННЯ ДОПУСТИМИХ НАПРУЖЕНЬ 11
3.1 Контактні напруження 11
3.2 Допустимі напруження на згин 13
4 РОЗРАХУНОК ЗУБЧАСТИХ ПАР 16
4.1 Критерії та послідовність розрахунку 16
4.1.1 Розрахунок першої (швидкохідної) ступені 16
4.1.2 Проектний розрахунок першої (швидкохідної )ступені 16
4.1.3 Попередній геометричний розрахунок першої ступені 17
4.1.4 Перевірка пари 1-2 на контактну втому зубців 19
4.1.5 Перевірка зубців 1-2 на втому при згині 20
4.1.6 Перевірка пари 1-2 на обмеження пластичних деформацій та поломок зубців при дії пікових моментів 21
4.1.7 Геометричний розрахунок швидкохідної ступені (пари 1-2) 22
4.2 Розрахунок другої (тихохідної) ступені. 24
4.2.1 Основні дані розрахунку 24
4.2.2 Проектний розрахунок другої (тихохідної) ступені 24
4.2.3 Попередній геометричний розрахунок другої ступені 24
4.2.4 Перевірка пари 2'-3 на контактну втому зубців 26
4.2.5 Перевірка зубців пари 2’-3 на втому при згині 26

4.2.6 Перевірка пари 2’-3 на обмеження пластичних деформацій та поломок зубців при дії пікових моментів 27
4.2.7 Геометричний розрахунок тихохідної ступені (пари 2’-3) 27
4.3 Зусилля в зачепленнях зубчастих пар 29
5 РОЗРАХУНОК І КОНСТРУЮВАННЯ ВАЛІВ 32
5.1 Проектний розрахунок валів 33
5.1.1 Ведучий вал 33
5.1.2 Проміжний вал 35
5.1.3 Ведений вал 36
5.2 Розробка схем навантаження валів 38
5.2.1 Схема навантаження ведучого вала 38
5.2.2 Схема навантаження проміжного вала 42
5.2.3 Ведений вал 46
5.3 Розрахунок довговічності підшипників 49
5.3.1 Розрахунок довговічності підшипників ведучого вала 49
5.3.2 Розрахунок довговічності підшипників проміжного вала 51
5.3.3 Розрахунок довговічності підшипників веденого вала 52
5.4 Перевірочний розрахунок валів на довготривалу міцність 53
5.4.1 Перевірочний розрахунок ведучого вала 55
5.4.2 Перевірочний розрахунок проміжного вала: 55
5.4.3 Перевірочний розрахунок веденого вала 57
6 ЗМАЩУВАННЯ ЗУБЧАСТИХ КОЛІС ТА ПІДШИПНИКІВ 60
7 ВИБІР МУФТИ ТА ПЕРЕВІРКА НА МІЦНІСТЬ ЇЇ ЕЛЕМЕНТІВ 62
ВИСНОВКИ 64
ВИКОРИСТАНА ЛІТЕРАТУРА 65
