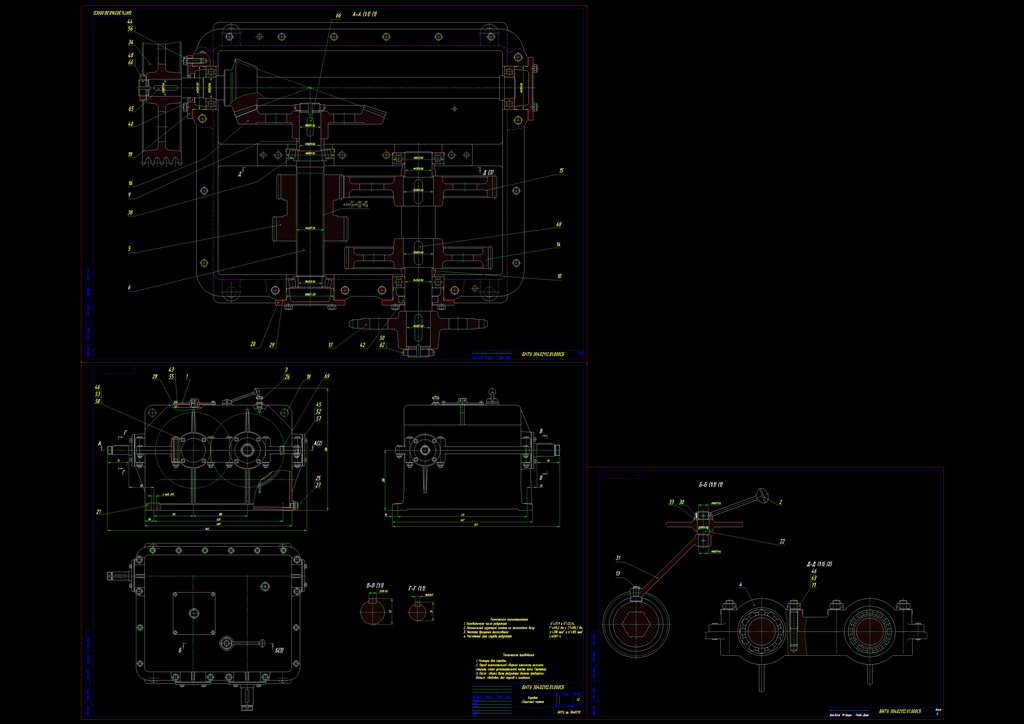

Механический привод с коробкой передач

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Детали машин
Машиностроительный факультет (МСФ)
Детали машин
Курсовой проект на тему: Механический привод с коробкой передач
Минск 2018

Мощность на приводном валу Р=8 кВт
Частота вращения приводного вала n1=105 об/мин, n2=130 об/мин,
Привод с ременной и цепной передачей, редуктором конически-цилиндрическим.

1. ВВЕДЕНИЕ 4
2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ 5
2.1. Определение мощности и частоты вращения двигателя 5
2.3. Выбор электродвигателя 5
2.4. Передаточное число привода 6
3. ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ НА ВАЛАХ 7
4. РАСЧЕТ ПЕРЕДАЧ 9
4.1. Расчет закрытой конической передачи 9
4.2. Расчет закрытой цилиндрической передачи (ступень I) 16
4.3. Расчет закрытой цилиндрической передачи (ступень II) 21
4.4. Расчет ременной передачи 25
4.5. Расчет цепной передачи 28
5. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ДИАМЕТРОВ ВАЛОВ 32
6. ПРЕДВАРИТЕЛЬНЫЙ ВЫБОР ПОДШИПНИКОВ 33
7. КОМПОНОВОЧНАЯ СХЕМА, ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ, ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ 34
8. РАСЧЕТ ВАЛОВ ПО ЭКВИВАЛЕНТНОМУ МОМЕНТУ 37
8.1. Расчет быстроходного вала 37
8.2. Расчет промежуточного вала 38
8.3. Расчет тихоходного вала 40
9. ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ 43
9.1. Подбор подшипников под быстроходный вал 43
9.2. Подбор подшипников под промежуточный вал 44
9.3. Подбор подшипников под тихоходный вал 44
10. ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 46
11. НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТЕЙ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧСНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ, И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ 49
12. РАСЧЕТ ВАЛОВ НА ВЫНОСЛИВОСТЬ 50
13. ОПИСАНИЕ СБОРКИ РЕДУКТОРА 55
14. РЕГУЛИРОВКА ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ 56
15. ОПИСАНИЕ МОНТАЖНОЙ СХЕМЫ. СБОРКИ И РЕГУЛИРОВКИ ПРИВОДА 57
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 58
