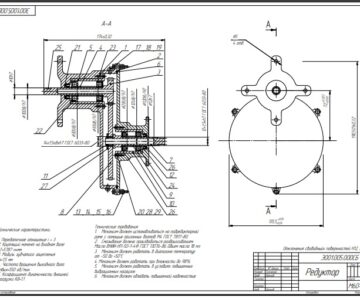

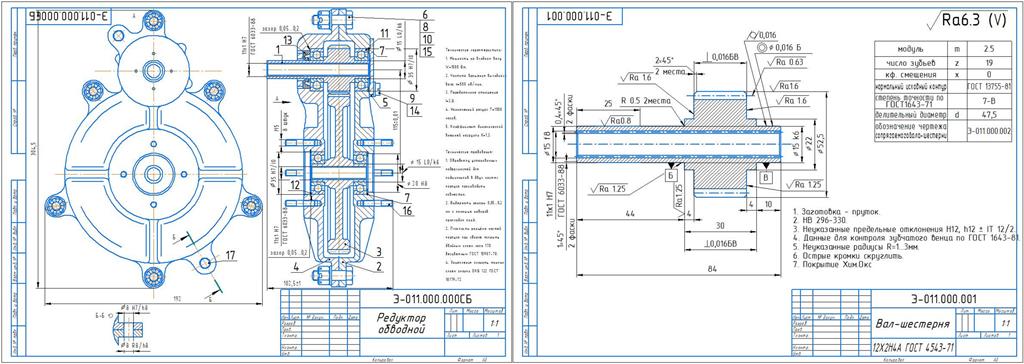

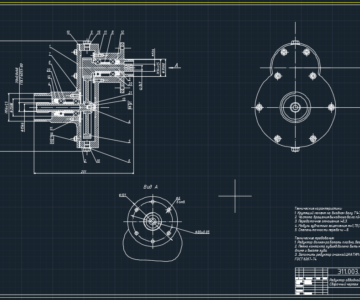

Обводной редуктор закрылков

Московский авиационный институт
Кафедра 906 «Машиноведение и детали машин»
Курсовой проект по дисциплине "Детали машин"
На тему: "Обводной редуктор закрылков"
Москва 2020
Задание Э01
Вариант 1

Исходные данные
Мощность на входе W_1 = 1000 Вт
Частота вращения выходного вала n_2 = 500 об/мин
Передаточное отношение i = 3,8
Назначенный ресурс T_h = 1500 часов
Коэффициент динамичности внешней нагрузки K_д = 1,3
Время цикла T_ц = 0,3 мин
Марка сплава вала и зубчатых колес 12Х2Н4А
Твердость HB = 300

Содержание
1) Исходные данные 3
2) Технические требования 3
3) Условия эксплуатации…………………………………………………………………………………………4
4) Описание конструкции…………………………………………………………………………………4
5) Проектировочный расчет зубчатой передачи механизма. 4
5.1. Выбор материала зубчатых колес 4
5.2. Выбор относительной ширины зубчатых колес 4
5.3. Выбор степени точности зацепления 5
5.4. Выбор формы выполнения зуба 5
5.5. Определение чисел зубьев шестерни и колеса, определение передаточного числа, крутящего момента на валах 5
5.6. Определение предельных контактных напряжений в зубьях шестерни и колеса 6
5.7. Определение допускаемой величины контактных напряжений в зубьях передачи 6
5.8. Определение значений коэффициентов KHa, KHV, KHβ и функции fβ 7
5.9. Определение межосевого расстояния в первом приближении 7
5.10. Определение модуля зацепления зубчатого колеса 8
5.11. Определение основных размеров зубчатой передачи 8
6) Проверочный расчет передачи на контактную прочность 9
6.1. Определение коэффициентов zH,zM,zε 9
6.2. Определение удельной расчетной окружности нагрузки на зубья при расчете контактных напряжений 9
6.3. Определение расчетных контактных напряжений 10
7) Проверочный расчет передачи на прочность зубьев по изгибу 10
7.1. Определение расчетного местного напряжения у основания зуба шестерни колеса 11
7.2. Определение допускаемых напряжений изгиба в расчетных точках. 12
8) Проектировочный расчет валов 14
8.1. Определение диаметра вала в наиболее нагруженном сечении 14
8.2. Выбор подшипника 15
9) Проверочный расчет соединений 15
10) Проверочный расчет вала 16
11.1. Проверка долговечности подшипника 19
12) Определение запасов прочности Ошибка! Закладка не определена.
12.1. Запас прочности по нормальным напряжениям 20
12.2. Запас прочности по касательным напряжениям 21
12.3. Итоговый запас прочности Ошибка! Закладка не определена.
Список литературы………………………………………………………………………………………………………………………………………………26
