Артикул: 21214-2201012-10
Производитель: ЗАО Кардан, г. Сызрань
Применяемость изделия: Лада 4х4 (ВАЗ 21214, Нива). Примерная длина: L = 0,85 м. Примерная масса: m = 6,3 кг.
Модель приблизительная с точки зрения детализации, но все габариты, а так же размеры крепления и длина соблюдены и точные. Так же параметризован ход штока.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Передачи -
- Карданный вал задний для Нивы 4х4

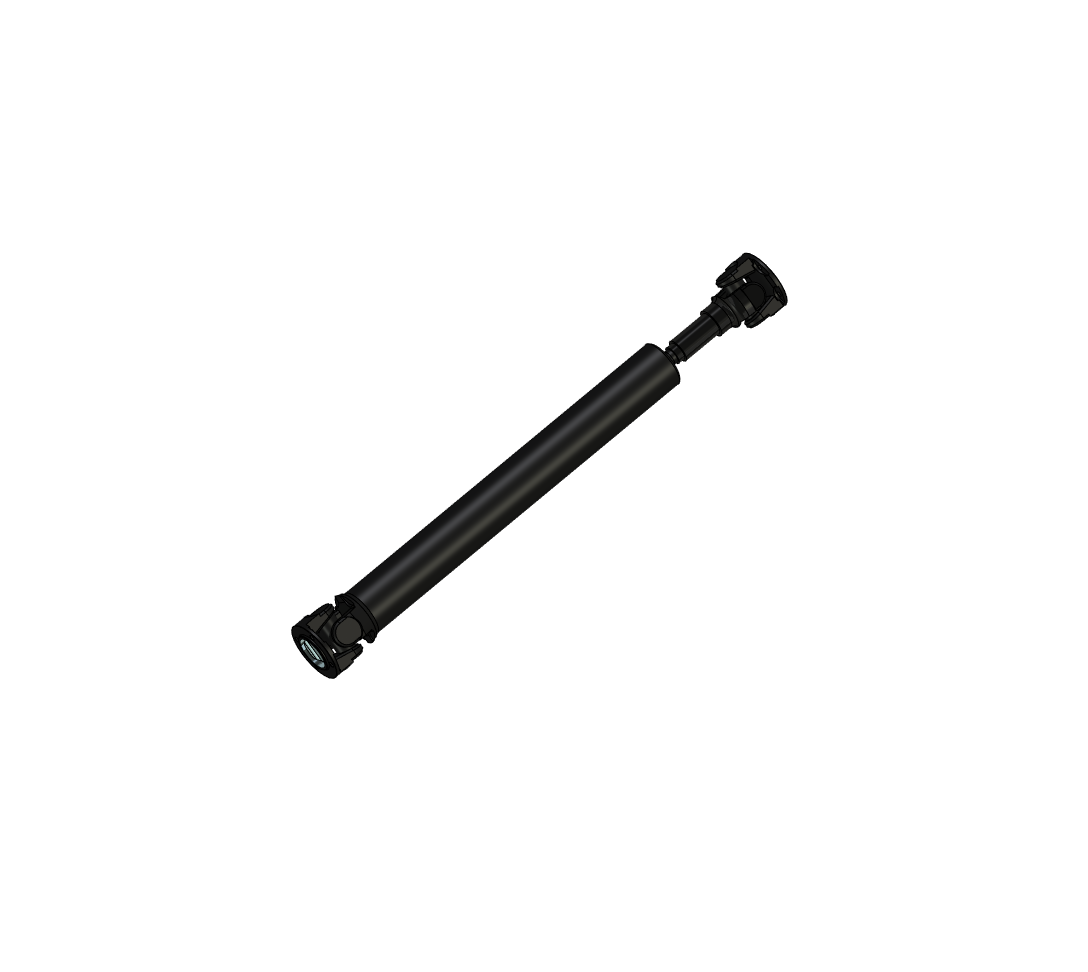

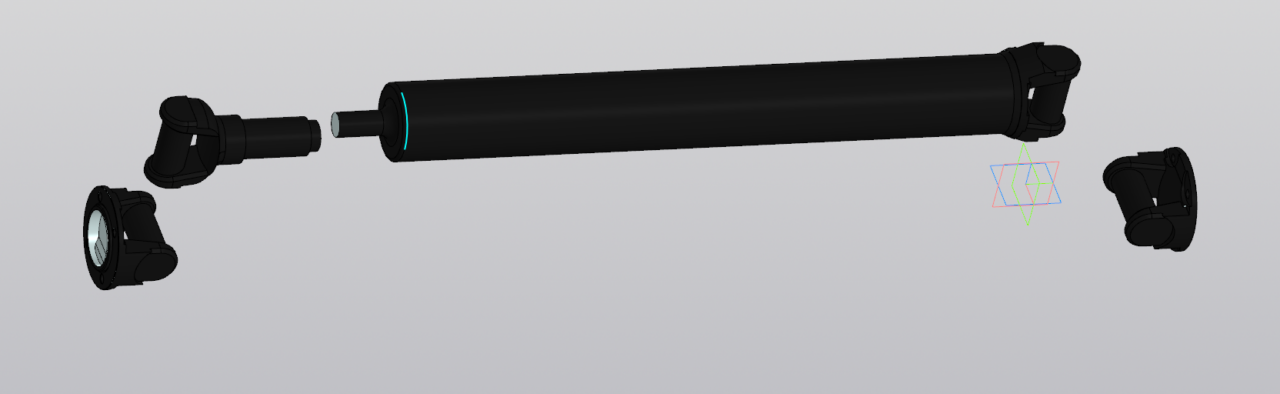

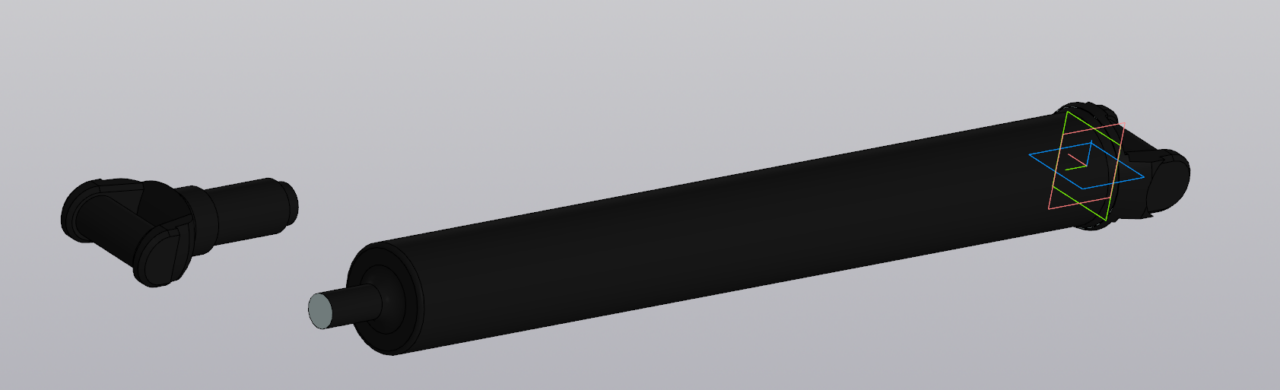

Карданный вал задний для Нивы 4х4
0
202
3039
40
5
50
Сообщить о проблеме
Автор
Александр Смертин
Дата
01.09.2016
Язык
Русский
Состав
3D Модель
Софт
T-Flex CAD 14.0.16.0
1.5
(2 отзыва)
Содержимое архива
-
-
-
Балка.grb
-
Балка в сборе.grb
-
Шток.grb
-
-
Вал карданный 21214-2201012-10.grb
-
Вал карданный 21214-2201012-10.stp
-
Вал карданный 21214-2201012-10.x_b
-
Половина шарнира.grb
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Анатолий Д.
Сергей Клементьев
Дмитрий Кошевой
06.01.2026 в 18:59
Оценка:
Размеры: Не проверены
Оформление: Не проверено

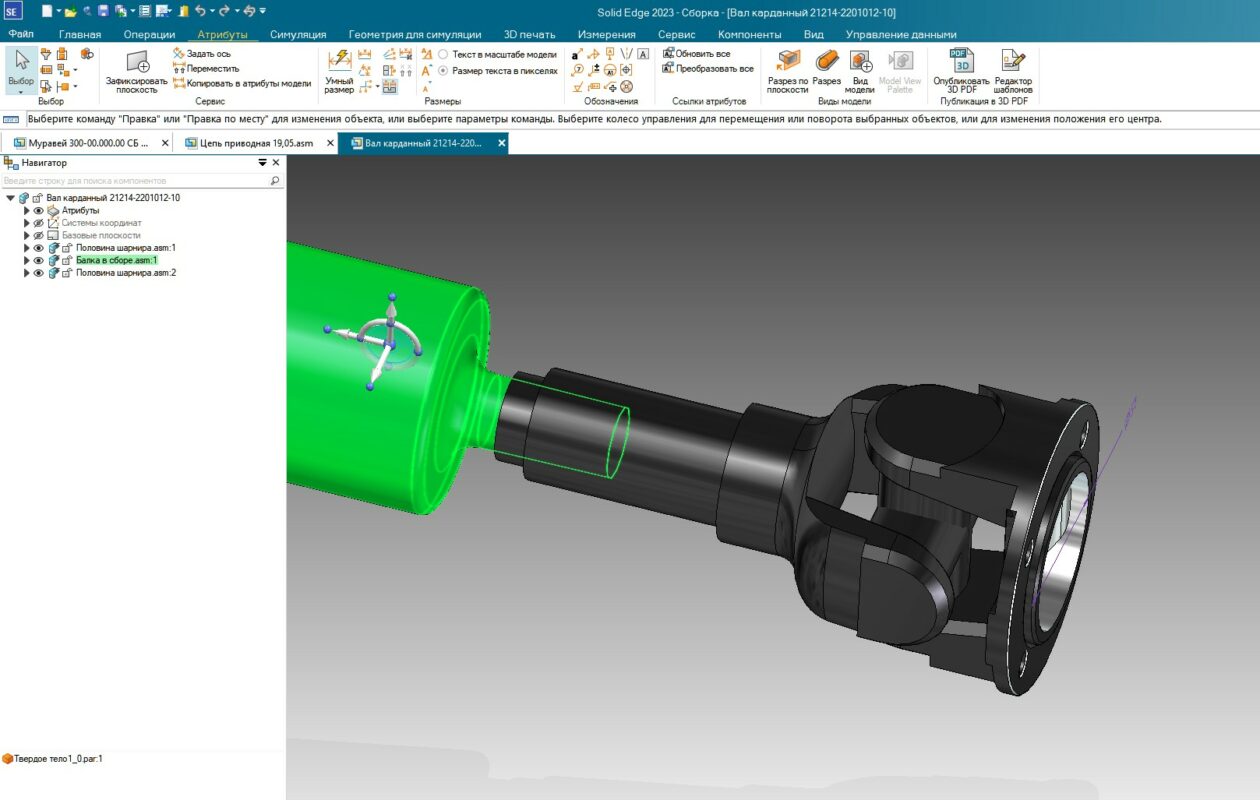

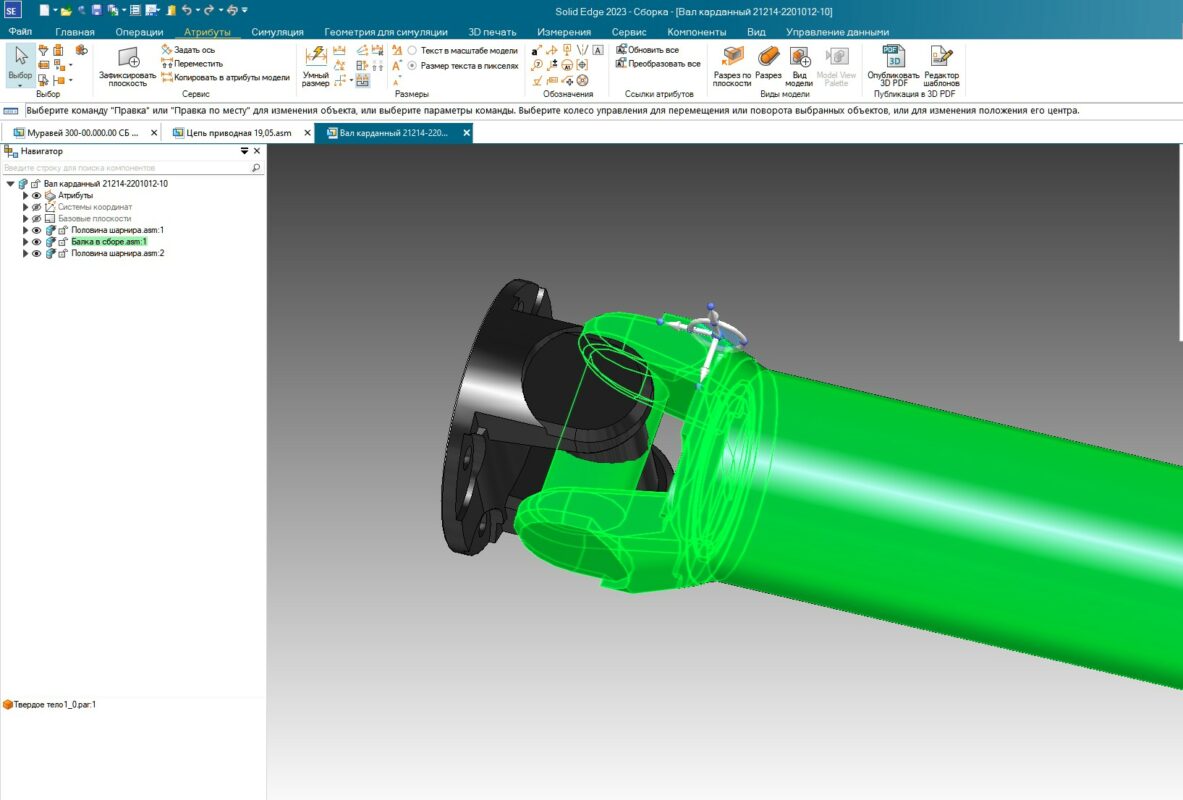

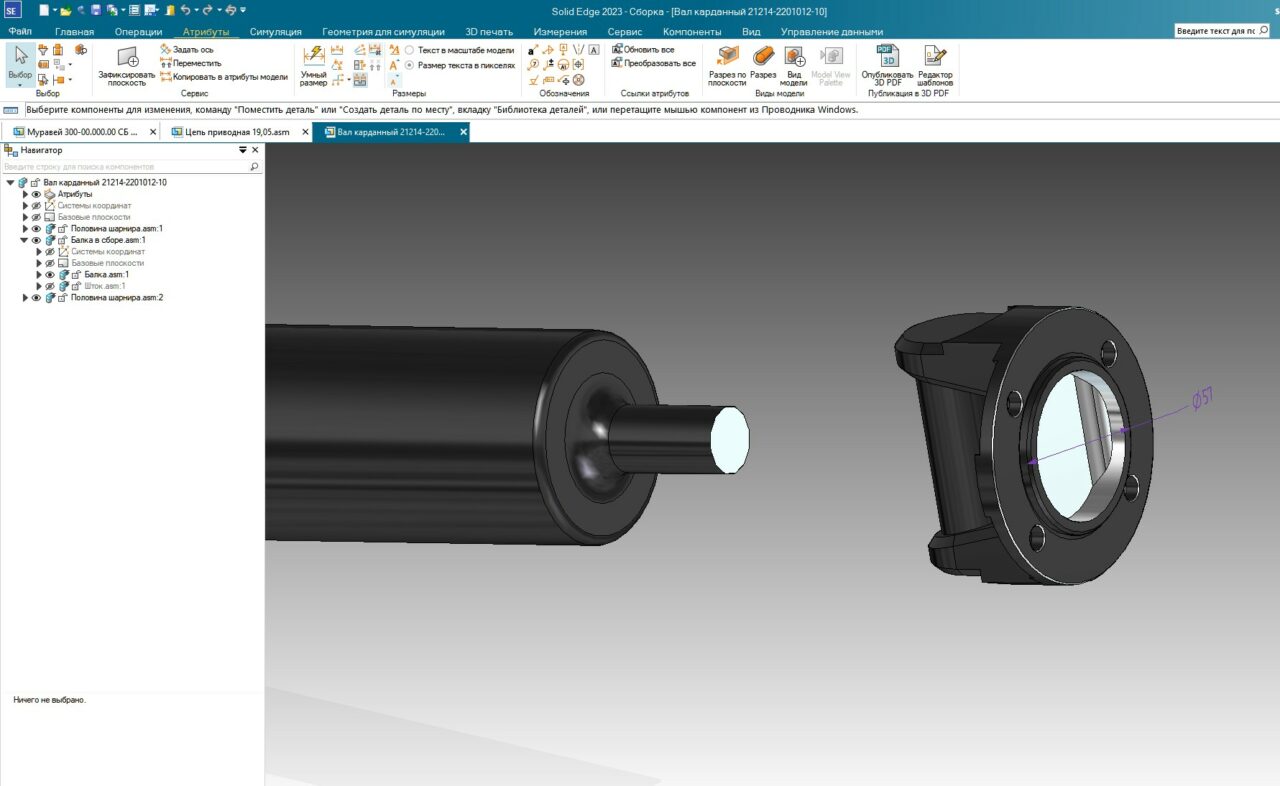

Деталь не соответствует реальной деталировке, примитивная 3d модель. Качать можно, но надеяться на точность отрисовки не советую. Для проектов где требуется точность Вазовских деталей не подойдет.
Александр Смертин
Автор
06.01.2026 в 21:52
Да, вы все верно написали. И именно тот же смысл и написан в описании моей модели за исключением того, что места крепления и их размеры верны, а соответственно в проектах, где, к примеру, кардан нужен для передачи момента - данная модель подойдет.
05.03.2026 в 15:22
Оценка:
Размеры: Не проверены
Оформление: Не проверено
Нет сопряжений, части не подвижные. Если даже это схематичная модель, она должна выполнять свою функцию карданного вала. Так же должны соответствовать основные параметры, длинна, углы поворота, ход.
Не понимаю как это можно использовать...
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день! А чего такая примитивная 3D модель?! Если срисовывали с реальной детали, то что нельзя было более детализировано отрисовать? В итоге болванка с валиками. я рассчитывал на наличие шлицов в вилке кардана и реальные размеры деталей, чтобы можно было отследить возможность сборки с другими деталями ВАЗ и применить в сборке проекта, а так просто деньги на ветер!!
Здравствуйте!
Прежде чем на что-то рассчитывать, нужно читать описание.
Я применял данный кардан для передачи привода для движения мостового крана и данной модели с точными местами крепления мне было достаточно, поэтому отвечаю на ваш вопрос - нельзя было, подробная детализация была ни к чему.
В описании автор четко указал "Модель приблизительная с точки зрения детализации, но все габариты, а так же размеры крепления и длина соблюдены и точные. Так же параметризован ход штока." а все нюансы можно узнать до скачиания.
При открытии степа Компасом 17 не отображаться ни одна деталь. На экране пусто.
да действительно 17-й открыл пустую модель, солид тоже. Т-флекс открыл все как нужно. но заново экспортировать не могу, т.к. установлена учебная версия она имеет ограничения.
Могу экспортировать в .dwg либо в .x_t
В Компасе сохранить можно? у меня 16 версия
добавили в архив step и x_b . проверили компас 18 открывает.
Спасибо. но еще не скачивал.
Есть.
Есть ли STP формат?
Если еще актуально, этот формат появился в архиве.
