Коробка передач автомобиля ЗИЛ-130
Ижевский монтажный техникум
Кафедра: Эксплуатации дорожных машин и механизмов
Устройство коробки передач автомобиля ЗИЛ-130. Коробка передач с синхронизатором на третьей - четвертой передачах. Передаточные числа: на первой передаче 6,55; на второй 3,09; на третьей 1,71; на четвертой 1,0; на передаче заднего хода 7,77. Коробка передач крепится к картеру сцепления шпильками.
Основные части коробки: картер с крышкой, первичный вал с шестерней и подшипниками промежуточный вал с шестернями и подшипниками, вторичный вал с шестернями и подшипниками, муфта включения третьей и четвертой передач, блок шестерен заднего хода с осью, механизм переключения передач.

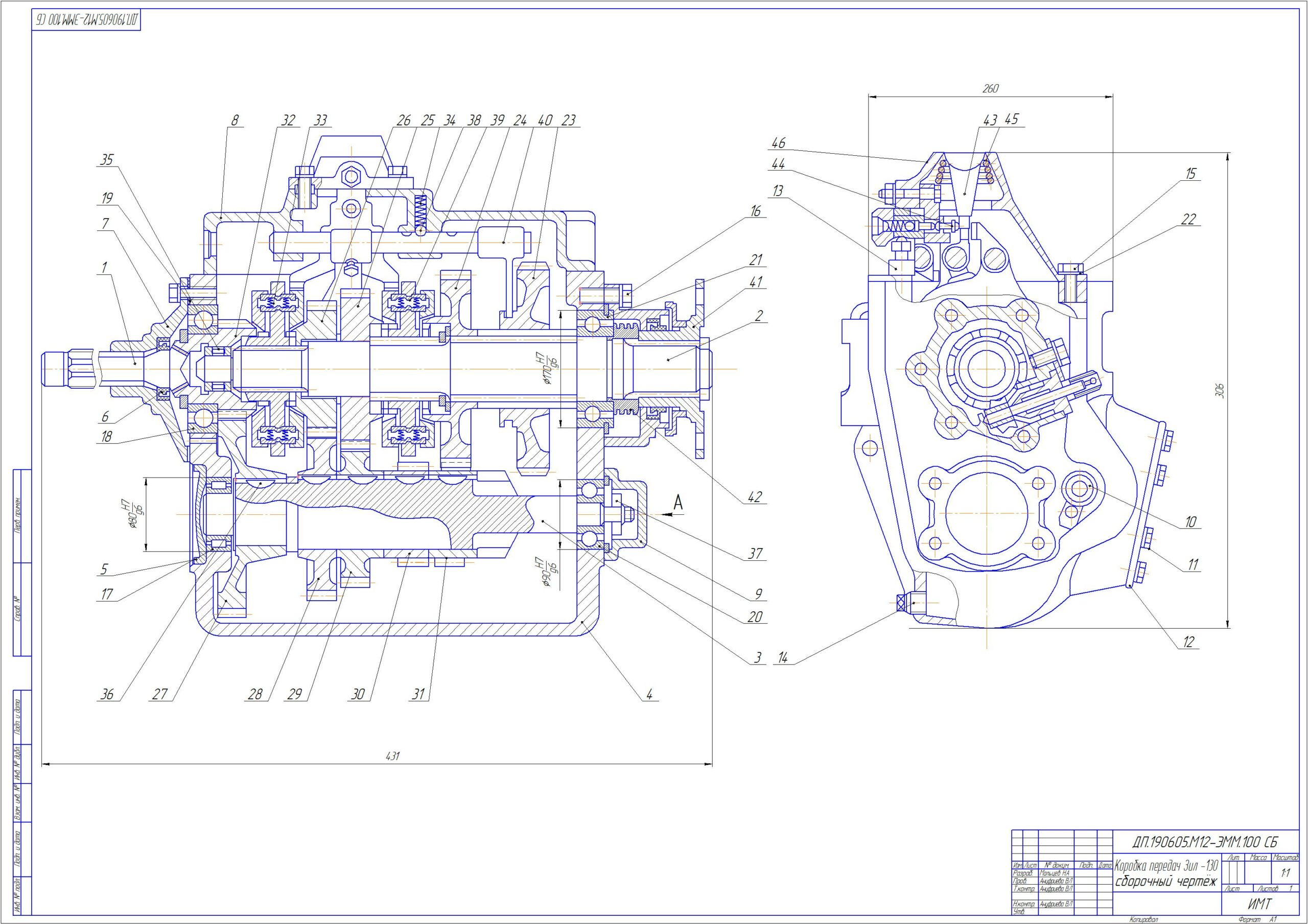

Состав: сборочный чертеж МКПП ЗИЛ-131
Софт: КОМПАС-3D 13 SP2
Файлы:
