Проект гипоидной передачи тандемной тележки форвардера фирмы Ponsse (Понссе)
Проект гипоидной передачи тандемной тележки форвардера фирмы Ponsse (Понссе).
Цель работы: Импортозамещение зарубежного аналога на отечественный.
На основании ухода из Росси официальный дилер PONSSE предстоит наладить поставку импортных аналогов уже внутри страны.

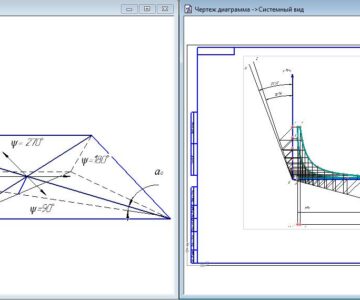

С помощью модуля в Компас 3d: Валы и механические передачи 2d запроектированна гипоидная передача тандемной тележки форвардера. Согласно модуля построена модель шестерни и колеса.
Предприятие ООО НПП «Леспромсервис» г. Сыктывкар предоставила корпус редуктора тандемной тележки и саму пару гипоидной передачи. С натуры деталей Шестерни и Колеса снимались размеры. Согласно корпуса на расточном станке определили гипоидное смещение. Далее на основании исходных данных запроектирована пара гипоидной передачи.
Проведен анализ подбора материала. В качестве материала выбран материал Сталь 18ХГТ ГОСТ 4543-2016 + цементация на глубину 0,8-1,2 мм HRC 56-63. Твердость сердцевины зуба HRC 30-45.
Учитывая монтаж детали, Вал-шестерня потребовался монтаж (правильная установка) в корпусе редуктора, для этого разработана специальная скоба (калибр), которая позволит определить (установить) центр шестерни в нужное место

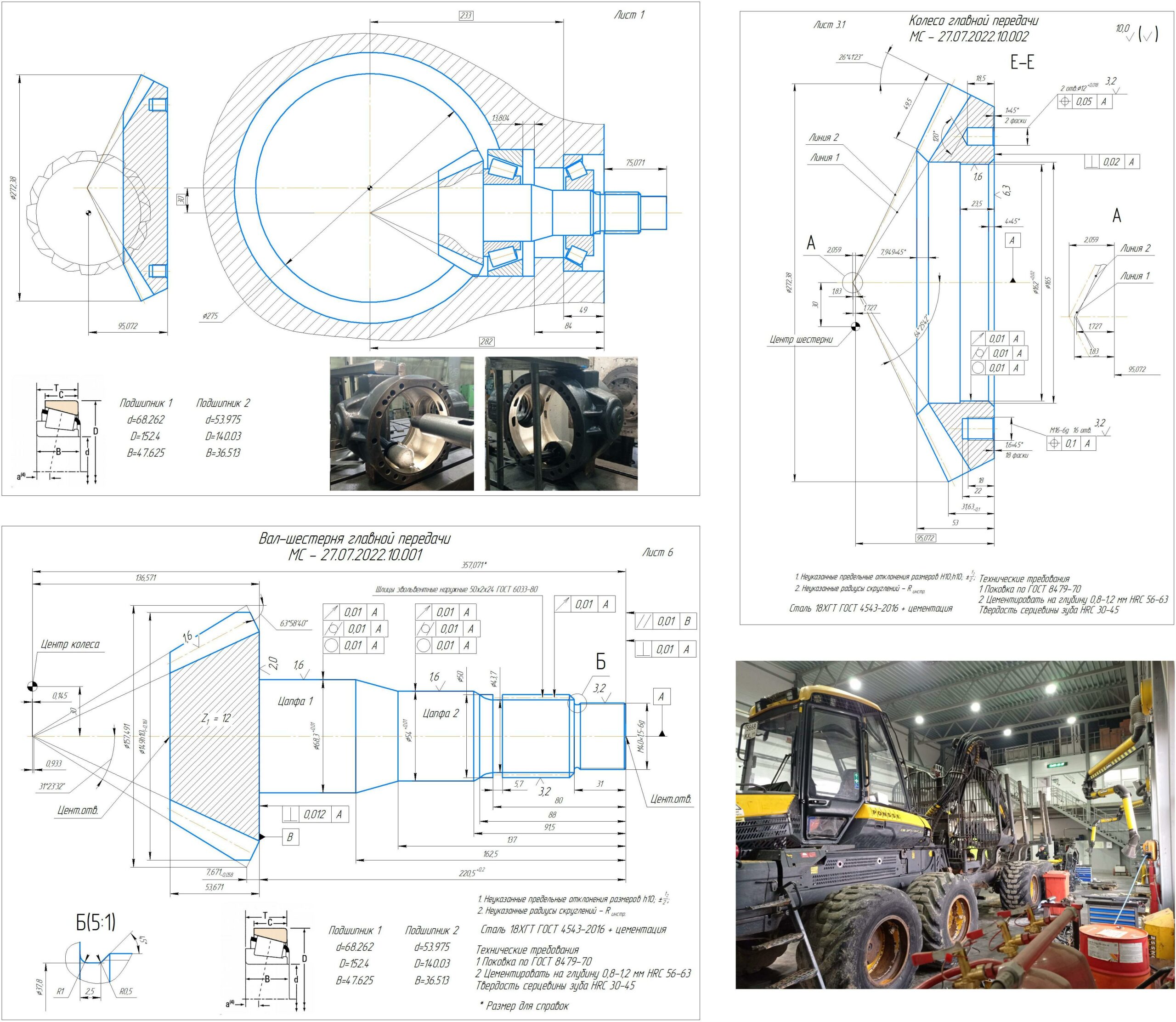

Состав: 1-Колесо главной передачи (МС - 27.07.2022.10.002); 2-Вал-шестерня главной передачи (МС - 27.07.2022.10.001)
Софт: КОМПАС-3D 20
