«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
Институт судостроения и морской арктической техники (Севмашвтуз)
Кафедра проектирования подъемно-транспортного и технологического оборудования
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование винтовой струбцины"
Северодвинск 2020
Исходные данные:
Максимальное усилие на винте Q=10 кН
Осевое перемещение винта H=180 мм
Расстояние L=120 мм
В данной работе рассматривается винтовой механизм - струбцина, предназначенная для фиксации деревянных деталей при склейке. Проведены расчеты по проектированию гайки, винта, элементов корпуса.

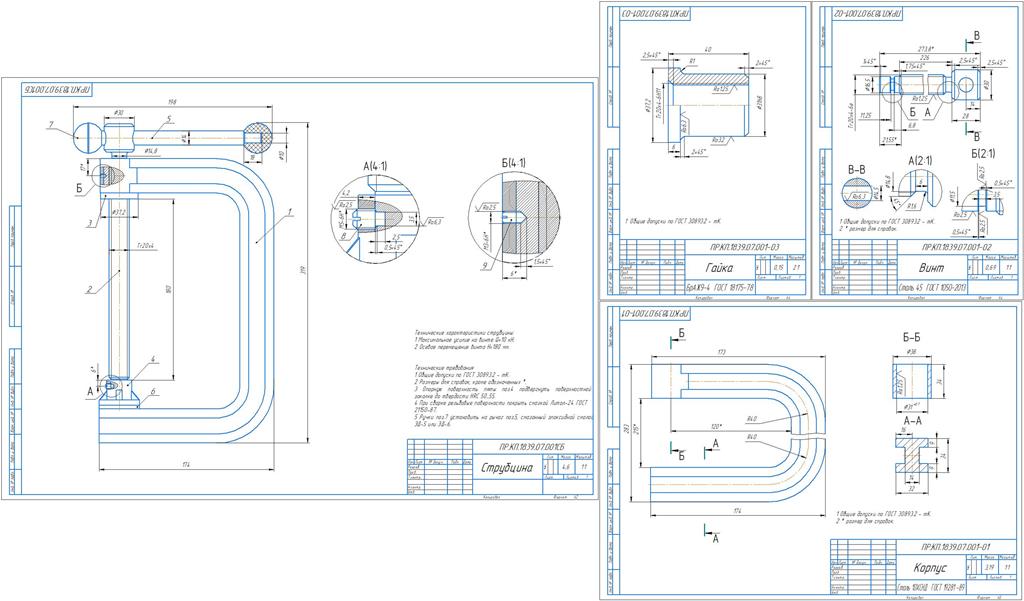

Графическая часть содержит чертежи гайки, винта, корпуса и сборочный чертеж.
Содержание
1 ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИПА ДЕЙСТВИЯ ПРОЕКТИРУЕМОГО МЕХАНИЗМА
2 ВЫБОР ТИПА РЕЗЬБЫ И МАТЕРИАЛОВ ДЛЯ ВСЕХ ЭЛЕМЕНТОВ МЕХАНИЗМА
3 ПРОЕКТИРОВАНИЕ ВИНТА
4 ПРОЕКТИРОВАНИЕ ГАЙКИ
5 ПРОЕКТИРОВАНИЕ ПЯТЫ
6 ПРОВЕРКА ВИНТА НА УСТОЙЧИВОСТЬ
7 ПРОВЕРКА ПРОЧНОСТИ ВИНТА
8 ПРОЕКТИРОВАНИЕ ПРИВОДА
9 РАСЧЁТ ПАРАМЕТРОВ ПЕРЕДАЧИ
10 РАСЧЁТ КОНСТРУКТИВНЫХ РАЗМЕРОВ КОРПУСА
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
