Ременная передача.

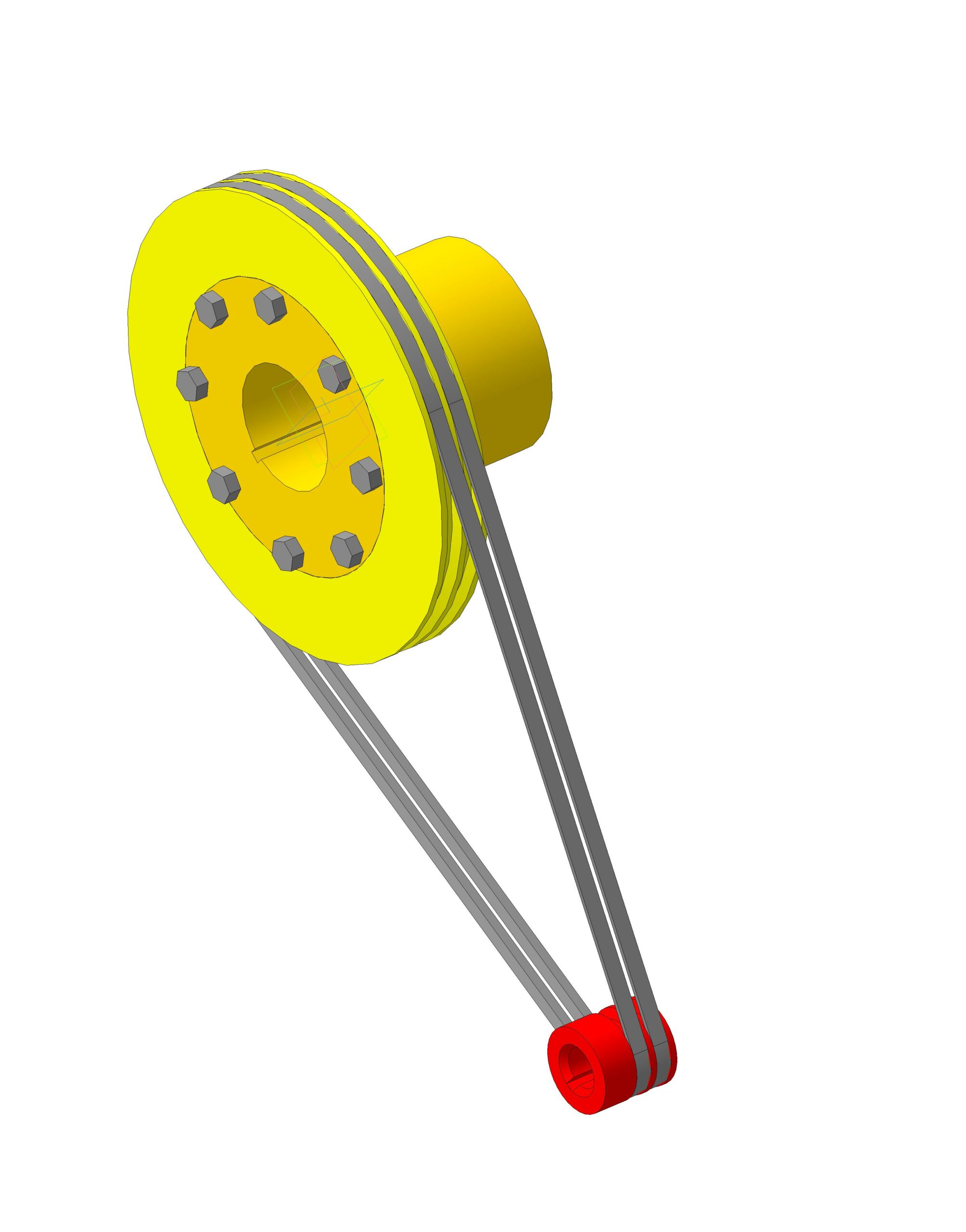

Изготавливали для передачи вращающего момента с муфты основного насоса (частота вращения 500 об/мин.) на дополнительный насос (с частотой вращения 3000 об/мин.)
Диаметр ведущего шкива D1 = 272 мм,
Диаметр ведомого шкива D2 = 45 мм
Передаточное число = 6,06.
