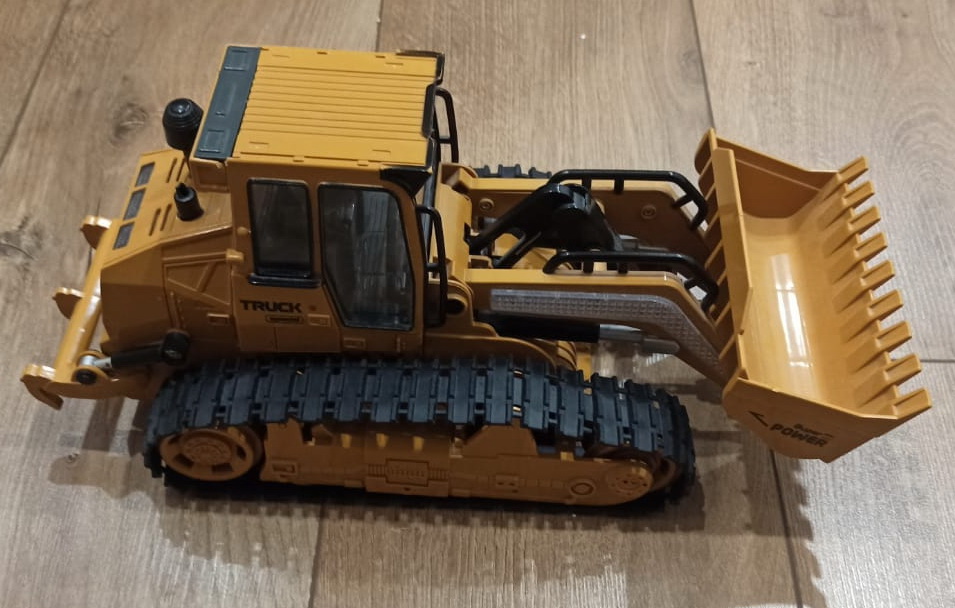

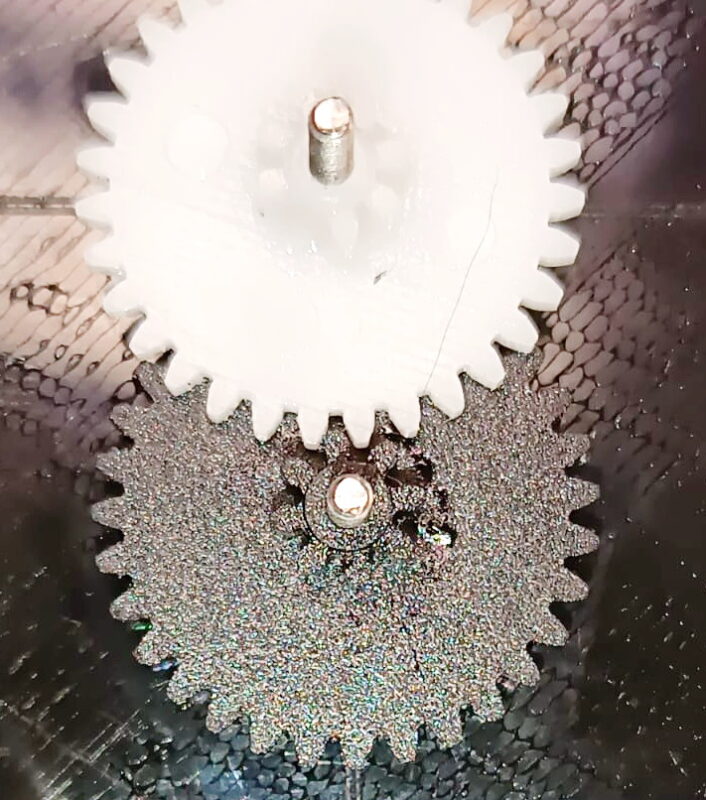

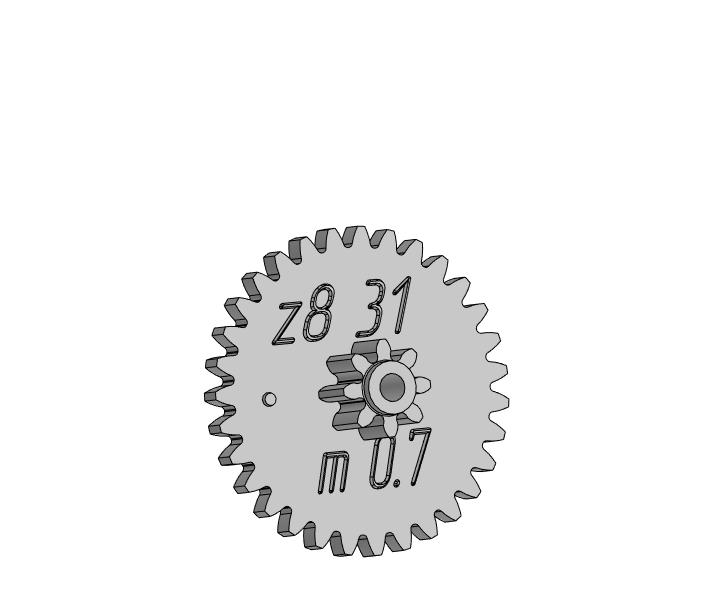

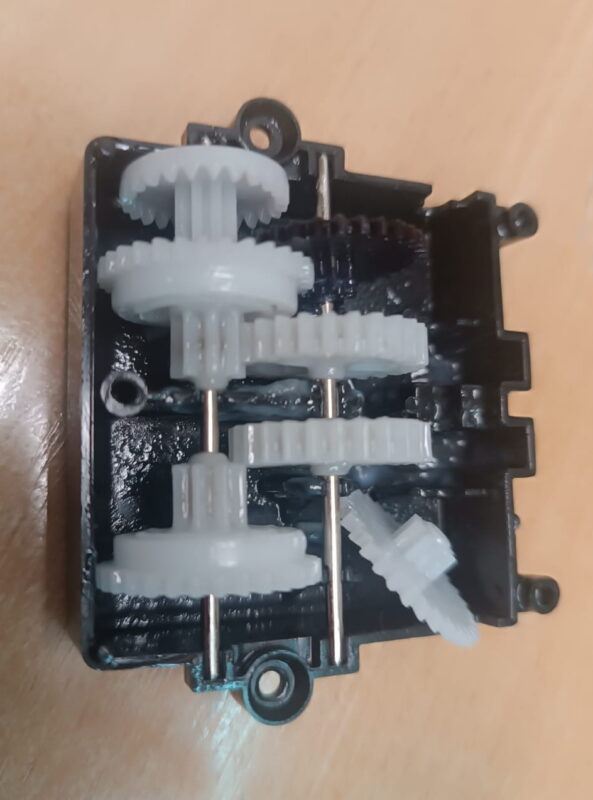

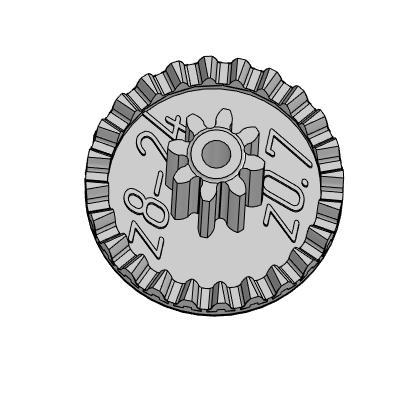

Сломался редуктор детской игрушки - экскаватор, довольно навороченный. Не смог в компасе 20 сделать шестерню с мелким модулем на глаз 0,5 по расчету 0.65. Скачал с этого сайта шестерню детской машинки и о чудо при ее открытие в моем компасе появился расчет мелкомодульной шестерни. На ее базе ввел другие параметры и вышел на геометрию по габаритам своих шестерен точно до 0.1 вышел играя коэффициентом смещения исходного контура. Примечательно на второй шестеренке зуб был как бы на короне. Компас такое делать отказался. Я взял профиль зуба с малого размера z-8 и крутанул его по короне диаметром 24мм он получился кривоватым, затем взял проекцию (дырки зуба) и крутанул вырезав проемы получился зуб слегка треугольный в сторону центра в живьём выглядит тоже треугольным. Напечатал на смоляном ультрафиолетовом принтере смола для клипс gorky liquid Собрал редуктор одна шестерня подошла идеально. Вторая с короной которая зацепляется за шестерню на двигателе привода, крутится чуть туговато, надо на 0.1 или более отодвинуть зуб тоесть увеличить межосевое, буду пробовать.
PS/ на базе этих шестерен довольно легко можно в компасе изготовить практически любую шестерню от детской игрушки с широким диапазоном модулей диаметров и количества зубьев. Имея под рукой ультрафиолетовый принтер напечатать. на принтерах АБС не получится вообще очень мелкая детализация.
