Вал карданный 157КД-2202011-02

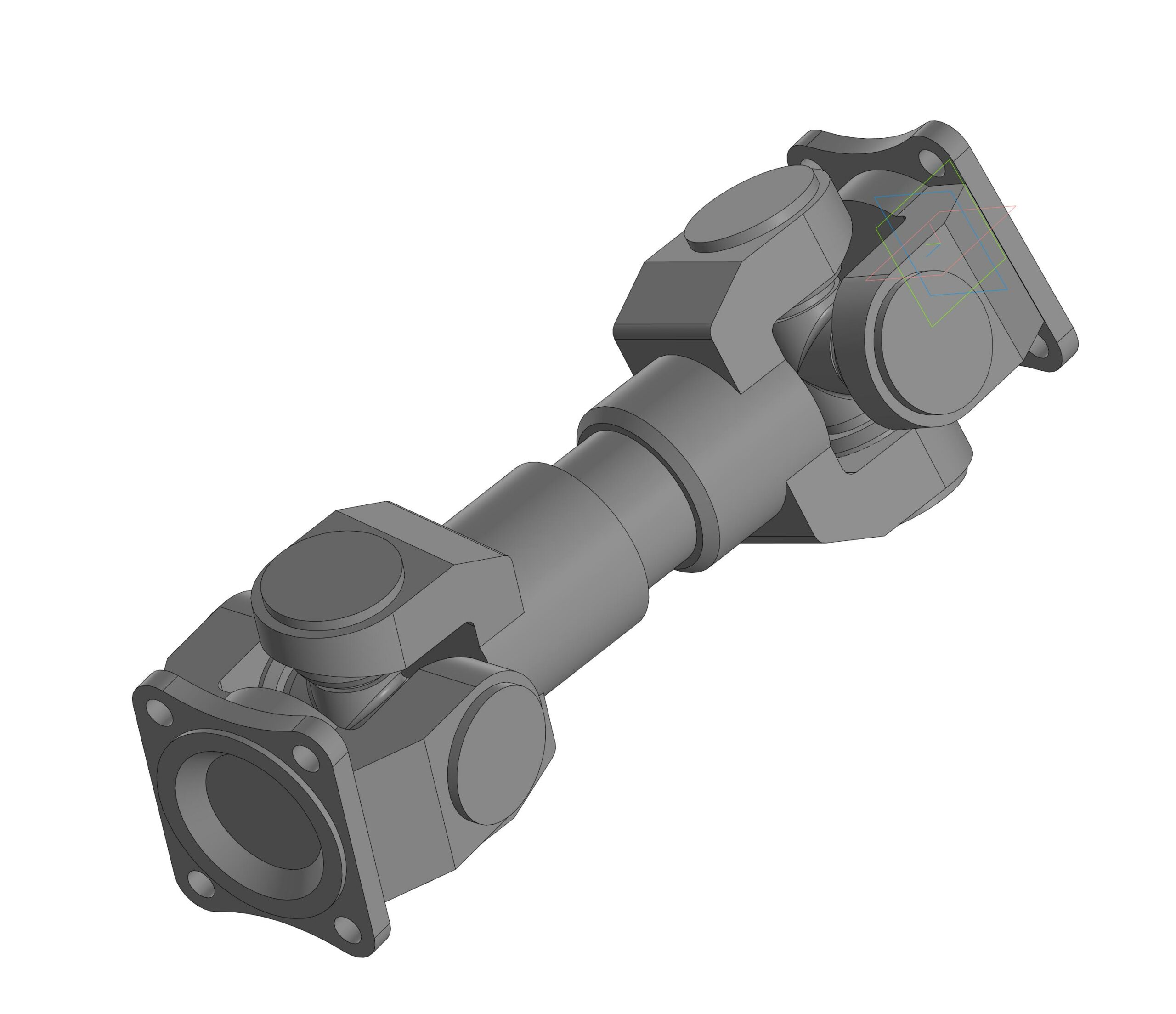

Вал карданный 157КД-2202011-02. Массогабаритная (упрощенная) модель. Габаритные и присоединительные размеры деталей - в соответствии с каталогами производителей.
Вал (когда-то от ЗиЛ157) используется сейчас в погрузчиках Амкадор и доступен в продаже.
Изготавливается в Беларуси (Белкард) и России (Камский Кардан).
Параметры вала: минимальная длина 408мм, фланцы с центрирующим буртиком диаметром 95мм и 4 отв. под карданные болты диаметром 14мм. Максимальный момент до начала деформации - ок. 4500 Н*м. Масса - 14,2кг.
Для привязки к Вашей сборке снимите фиксацию деталей в дереве построения.
Модели сохранены в формате Компас v15.1
Состав: 3D Сборка
Софт: КОМПАС-3D 15.1
