Подъемно-поддерживающая стойка (чертежи+ПЗ+3д модель)

0
7
273
12
0

Омский государственный технический университет
Кафедра Машиноведение
РГР по дисциплине "Детали машин"
На тему: Подъемно-поддерживающая стойка
Омск 2018 г.

Рассчитать и сконструировать подъемно-поддерживающую стойку для сварки крупногабаритных цилиндрических оболочек.
На основании данных расчета разработать сборочный чертеж стойки и рабочие чертежи винта, гайки в масштабе 1:1. Построение 3д модели стойки.
Исходные данные:
Нагрузка на винт 55 кН
Ход винта 350 мм
Высота стойки от 600...800 мм
Длина и ширина: 500 мм*500 мм
Оглавление:
Задание………………………………………………………………………….3
1. Расчет винтовой пары………………………………………………………...4
1.1 Выбор расчетной нагрузки…………………………………………………4
1.2 Материалы и допускаемые напряжения винта и гайки………………........4
1.3 Выбор типа резьбы………………………………………………………….5
1.4 Расчет резьбовой пары на износ…………………………………………....6
1.5 Выбор шага резьбы………………………………………………………….7
1.6 Проверка витков резьбы на прочность…………………………………….8
1.7 Конструирование и проверочный расчет элементов гаек………………...9
1.7.1 Расчет геометрических размеров гайки………………………………...10
1.7.2 Проверка гайки на прочность…………………………………………....11
1.8 Расчет винта на прочность и устойчивость……………………………….12
2. Расчет прочих деталей…………………………………………………….....15
2.1 Расчет рукоятки…………………………………………………………….15
2.2 Расчет штифтового соединения…………………………………………....16
2.2 Размеры корпуса……………………………………………………………17
3. Определение КПД винтового механизма…………………………………..18
Заключение…………………………………………………………………...20
Библиографический список………………………………………………....21
Спецификация…………………………………………………………….22-23



Дата
04.04.2020
Язык
Русский
Состав

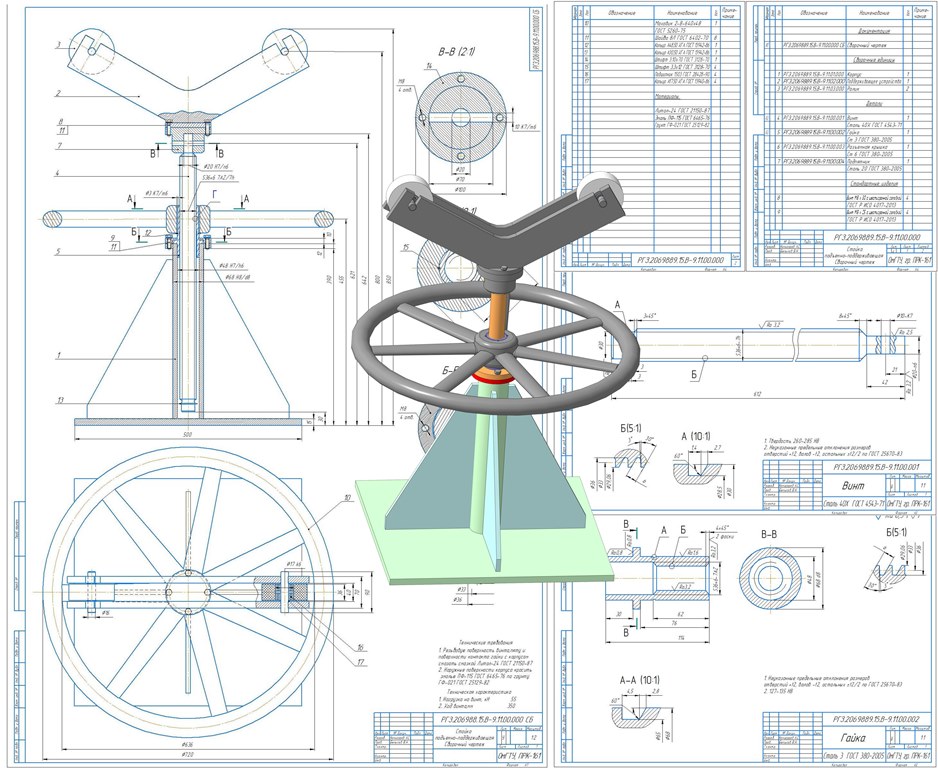

Чертежи гайки, винта, сборочный чертеж подъемно-поддерживающей стойки, спецификация, ПЗ, 3д модель
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • маховик.m3d
  • Стойка подъемно-поддерживающая Сборочный чертеж _ РГЗ.2069889.15.В-9.11.00.000.spw
  • ролик.m3d
  • крышка корпуса.m3d
  • ось новая.m3d
  • ось+2подшипника+2кольца.a3d
  • корпус.m3d
  • Штифт 8 60 ГОСТ 3128-70.m3d
  • винт длиньше-шайба - копия.a3d
  • ось+2подшипника.a3d
  • 100 на 10.m3d
  • записка1.docx
  • сборка чертеж.cdw
  • Сборка.a3d
  • ось+2подшипника+2кольца+ролик.a3d
  • винт.cdw
  • винт-шайба.a3d
  • Деталь.m3d
  • подпятник.m3d
  • 2 боковушки и цилиндр.a3d
  • обод.m3d
  • боковушки.m3d
  • Деталь1 - с выемками под установочные винты.m3d
  • ребро жесткости.m3d
  • Фланец к корпусу.m3d
  • Гайка _ РГЗ.2069889.15.В-9.11.00.002.cdw
  • Деталь1.m3d
  • часть корпуса (верх).m3d
  • гайка разрезанная.m3d
  • весь корпус.a3d
  • стойка+2подшипника_ролик.a3d
  • пята.m3d
