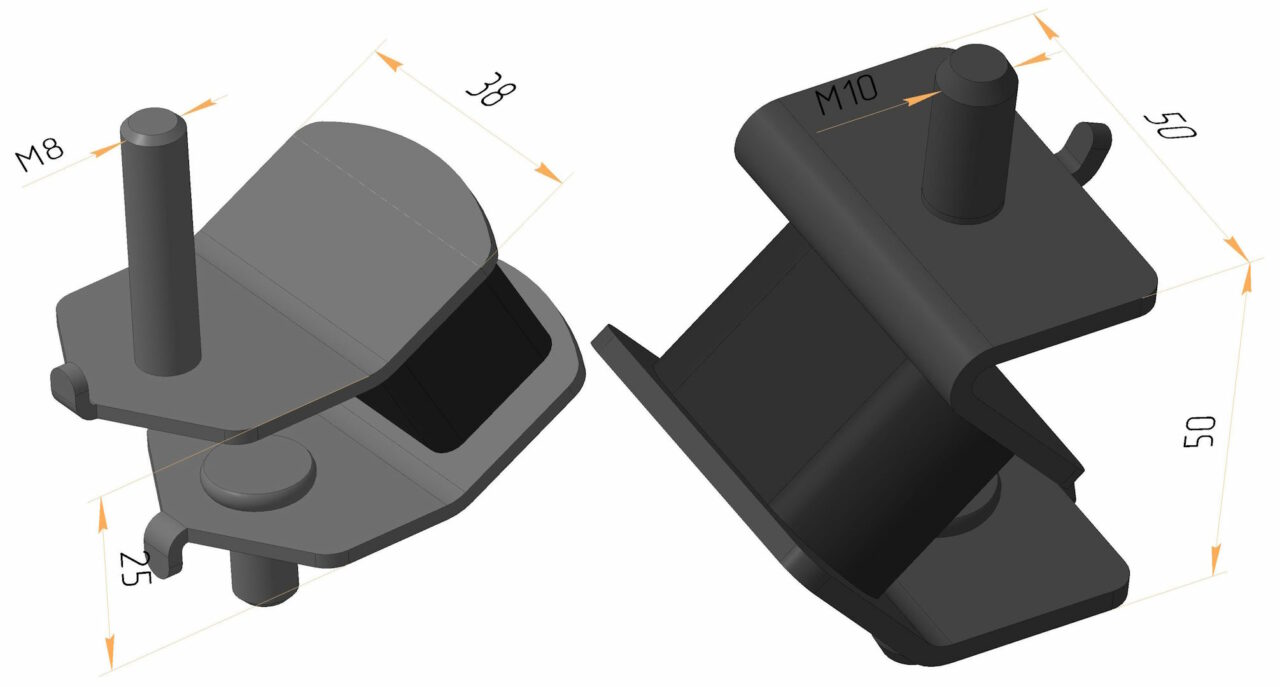

Габаритные 3D модели подушек (виброизоляторов). Подушки меньшего размера применяются в бензиновых генераторах и мотопомпах. Большие подушки для дизельных генераторов. Бывают подушки с другими размерами, эти одни из самых распространённых. Основные присоединительные размеры представлены на картинке. Размер резиновых элементов 26х20х23 (ДхШхВ) у маленькой подушки, и 43,5х21,5х25 у большой. Несоосность шпилек маленькой подушки 12. Размеры сняты с реальных деталей. Могут быть некоторые отклонения в размерах, связанные с деформацией резины.
Применяются в генераторах и мотопомпах китайского производства, китайцы не заморачиваются с какими-то каталогами и артикулами, всё подбирается по размерам. Какие-то продавцы пишут размеры упругого элемента, какие-то высоту между опорными площадками, но каталожных номеров нет нигде, максимум артикул товара, внутренний для сайте магазина.
