Привод диспергатора РПА-0,3

МГУП
Кафедра Прикладной механики
Курсовой по дисциплине "Прикладная механика"
На тему: Привод диспергатора РПА-0,3
Могилев

В данном проекте рассматриваются привод диспергатора РПА-0,3. Произведен
Кинематический расчет привода
Расчёт передач
Расчет цепной передачи
Расчет открытой цилиндрической прямозубой зубчатой передачи
Обоснование выбора стандартных изделий и деталей
Рекомендации по выбору масла и смазки всех узлов привода
Краткое описание порядка сборки, работы и обслуживания привода
Требования техники безопасности к проектируемому объекту

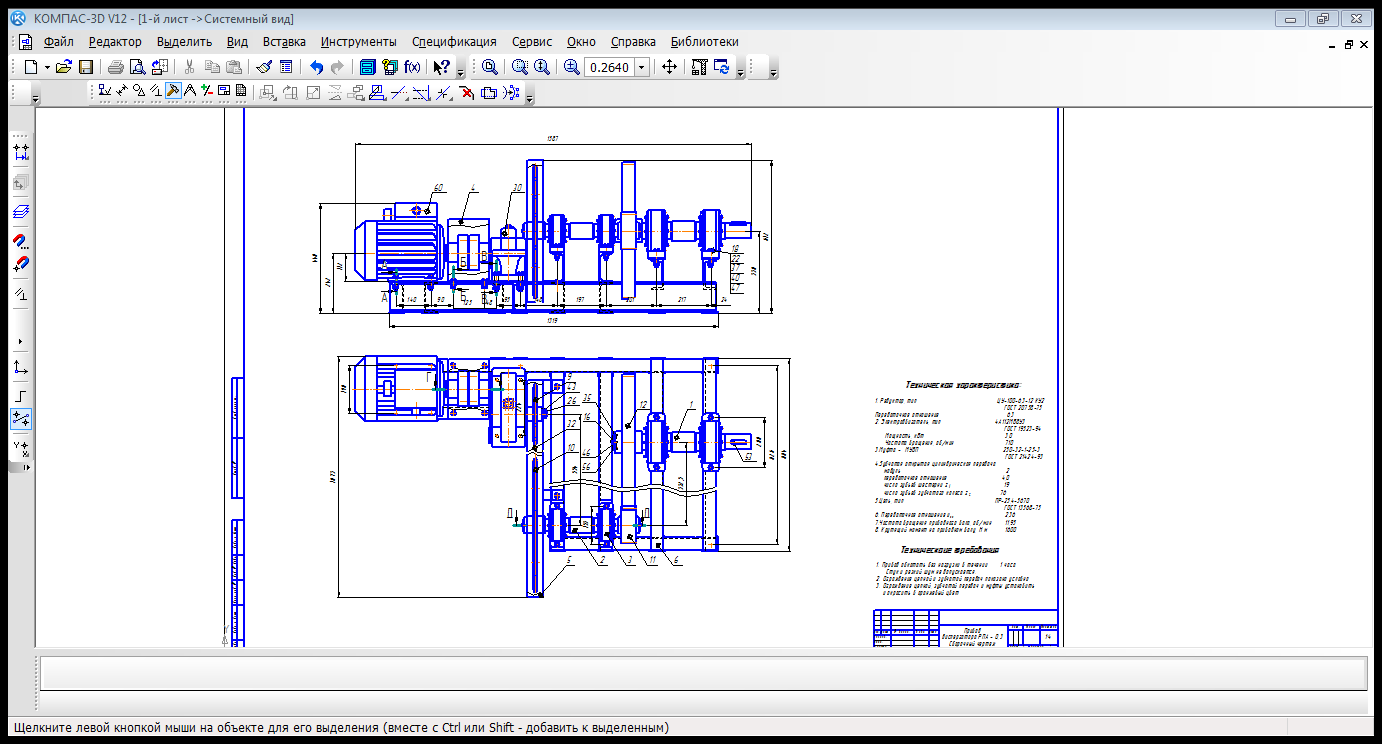

Графическая часть содержит привод диспергатора РПА - 0,3 сборочный чертеж, разрезы общий вид
Курсовой проект содержит 2 листа формата А1 графическая часть, 20 листов пояснительной записки, содержит 1 рисунок, 2 таблицы.
Привод диспергатора РПА-0,3 относится непосредственно к основному оборудванию.
Привод диспергатора РПА-0,3 состоит из электродвигателя, муфты, цилиндрического редуктора, цепной передачи, зубчатой передачи и двух пар подшипников качения.
Исходные данные: мощность 2 кВт, угловая скорость 1,25 рад/с
Техническая характеристика
1. Редуктор, тип ЦУ-100-6,3-12 КУ2
Передаточное отношение 6,3
2. Электродвигатель, тип 4А112МВ8У3
Мощность, кВт 3,0
Частота вращения, об/мин 710
3.Муфта - МУВП 250-32-1-25-3
4.Зубчатая открытая цилиндрическая передача
модуль 2
передаточное отношение 4,0
число зубьев шестерни z 19
число зубьев зубчатого колеса z 76
5.Цепь, тип ПР-25,4-5670
6. Передаточное отношение u 2,36
7.Частота вращения приводного вала, об/мин 11,95

Состав: Привод диспергатора РПА-0,3(СБ), Разрезы (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод диспергатора РПА-0,3

1- .cdw
Записка к курсовому Копанец.docx
Лист 2 готов5.cdw
Содержание.docx
Спецификация.doc
