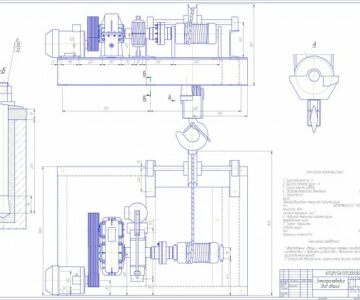

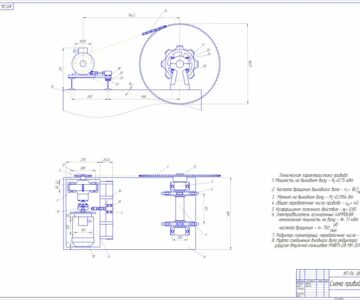

Привод электролебедки

Белорусско-Российский университет
Кафедра Техническая эксплуатация автомобилей
Курсовой проект по дисциплине Детали Машин
На тему Разработать привод тягового устройства
Могилёв 2017

Исходные данные:
Вращающий момент на приводном валу Т=321 Нм.????????
Скорость движения троса барабана v=0,28 м/с.,
Диаметр барабана D=128 мм.
Расстояние между опорами приводного вала L=254 мм.
Срок службы привода 5 лет.
Режим работы пятидневный, двухсменный, средний равновероятностный.
Степень точности колес-7-я.
Графическая часть содержит: чертежи общего вида, редуктора и деталировку(х4).
Содержание

Введение
1.Энерго-кинематический расчет привода
2. Проектный расчет передач редуктора
2.1 Выбор материала и определение допускаемых напряжений для зубчатых передач
2.2 Проектный расчет планетарной передачи
2.3Проверочный расчет планетарной передачи по контактным
напряжениям
2.4Проверочный расчет планетарной передачи по напряжениям
изгиба
3 Расчет открытой передачи привода
4. Расчет валов привода
4.1 Проектный расчет всех валов привода
4.2 Проверочный расчет тихоходного вала редуктора на усталосную выносливость
4.3 Проверочный расчет тихоходного вала редуктора на статическую перегрузку и жесткость
5 Подбор подшипников для валов привода
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование
5.2 Проверочный расчет подшипников качения ведомого вала редуктора на статическую и динамическую грузоподьемность
6 Расчет шпоночных соединений в приводе
7 Выбор муфт
8 Смазка редуктора и узлов привода
9 Техника безопасности и экологичность проекта
Заключение
Список используемых источников

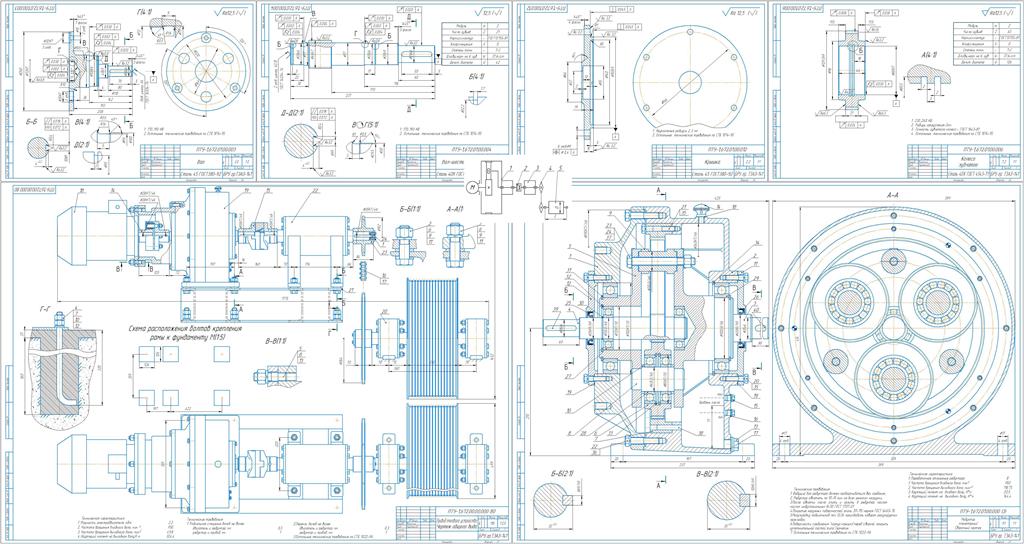

Состав: Общий вид, редуктор, деталировка(х4), записка, спецификации Язык документа

Софт: КОМПАС-3D V17

Файлы:
записка\записка 2.doc
᪠\ᮤঠ 2 2.doc
᪠\ᮤঠ2 1.doc
чертежи\деталировка\Вал.2.cdw
чертежи\деталировка\ВАЛшестерня 2.cdw
чертежи\деталировка\Крышка 2.cdw
чертежи\деталировка\Шестерня.2.cdw
чертежи\ОБЩИЙ ВИД 2.cdw
чертежи\РЕДУКТОР 2.cdw
спецификация\спец обший вид\спец обший вид\спецификация 2.doc
спецификация\спец редуктор\спецификация 2.doc
спецификация\спец обший вид\спец обший вид
чертежи\деталировка
спецификация\спец обший вид
спецификация\спец редуктор
записка
чертежи
спецификация
