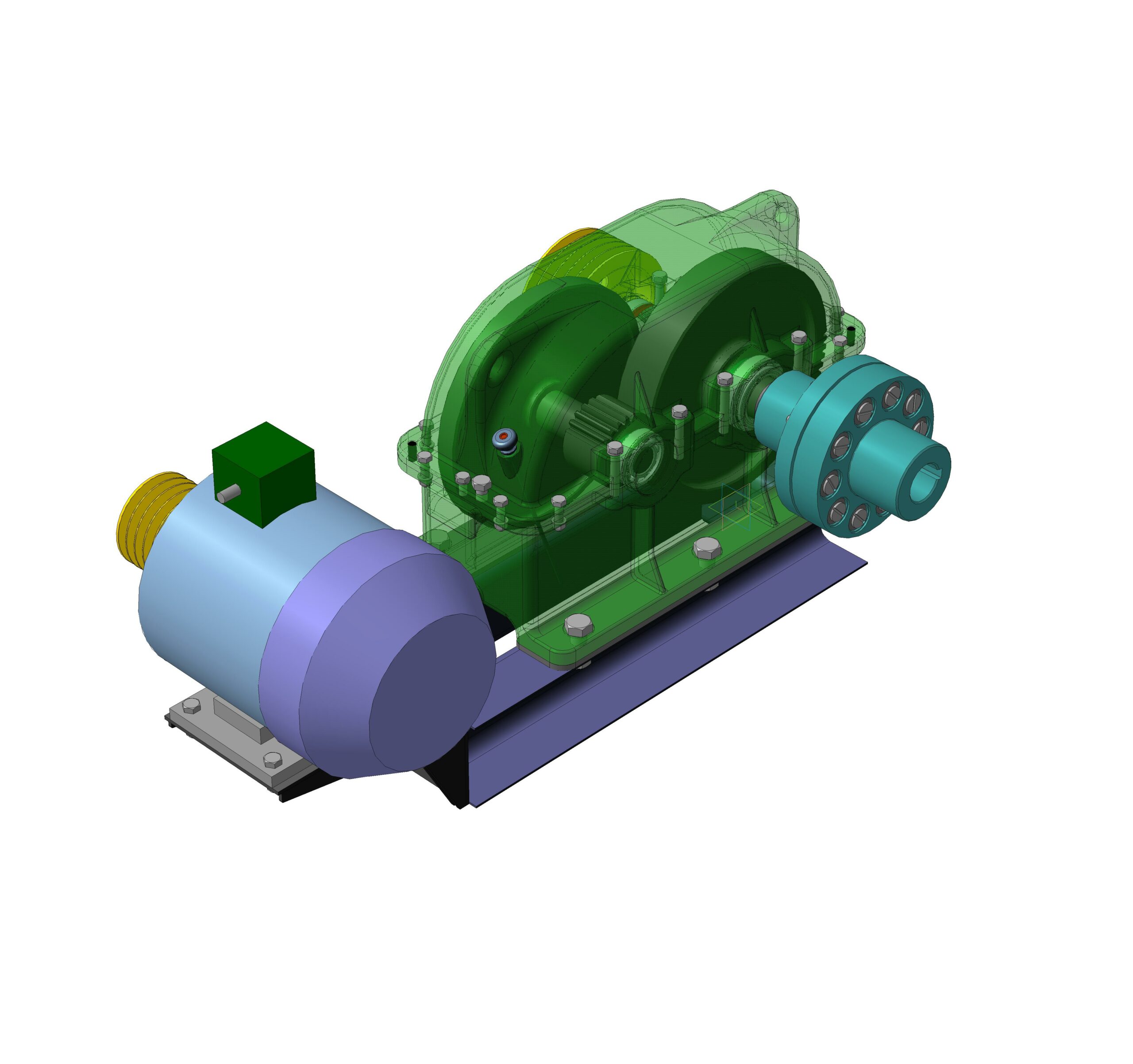

Привод к ленточному конвейеру uпр=20.2

Техническая характеристика
1. Крутящий момент на выходном валу 806 Нм
2.Частота вращения приводного вала 72 об/мин
3.Общее передаточное число привода 20,2
4.Двигатель 4А132S4У3
мощность двигателя N = 7,5 кВт
частота вращения двигателя, n = 1445 об/мин

3D Модели привод Редуктор

Автор

Roman Rogozin

Дата

30.03.2024

Язык

Русский

Состав

3D сборка и деталировка с чертежами

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
