Привод конвейера ленточного передвижного

Могилевский государственный университет продовольствия
Кафедра Прикладной механики
Курсовая работа по дисциплине «Прикладная механика»
На тему: "Привод конвейера ленточного передвижного''
Могилев 2015

Привод конвейера ленточного передвижного включает электродвигатель, ременная передача, цилиндрический редуктор, цепная передача, зубчатая открытая коническая передача, пару подшипников.

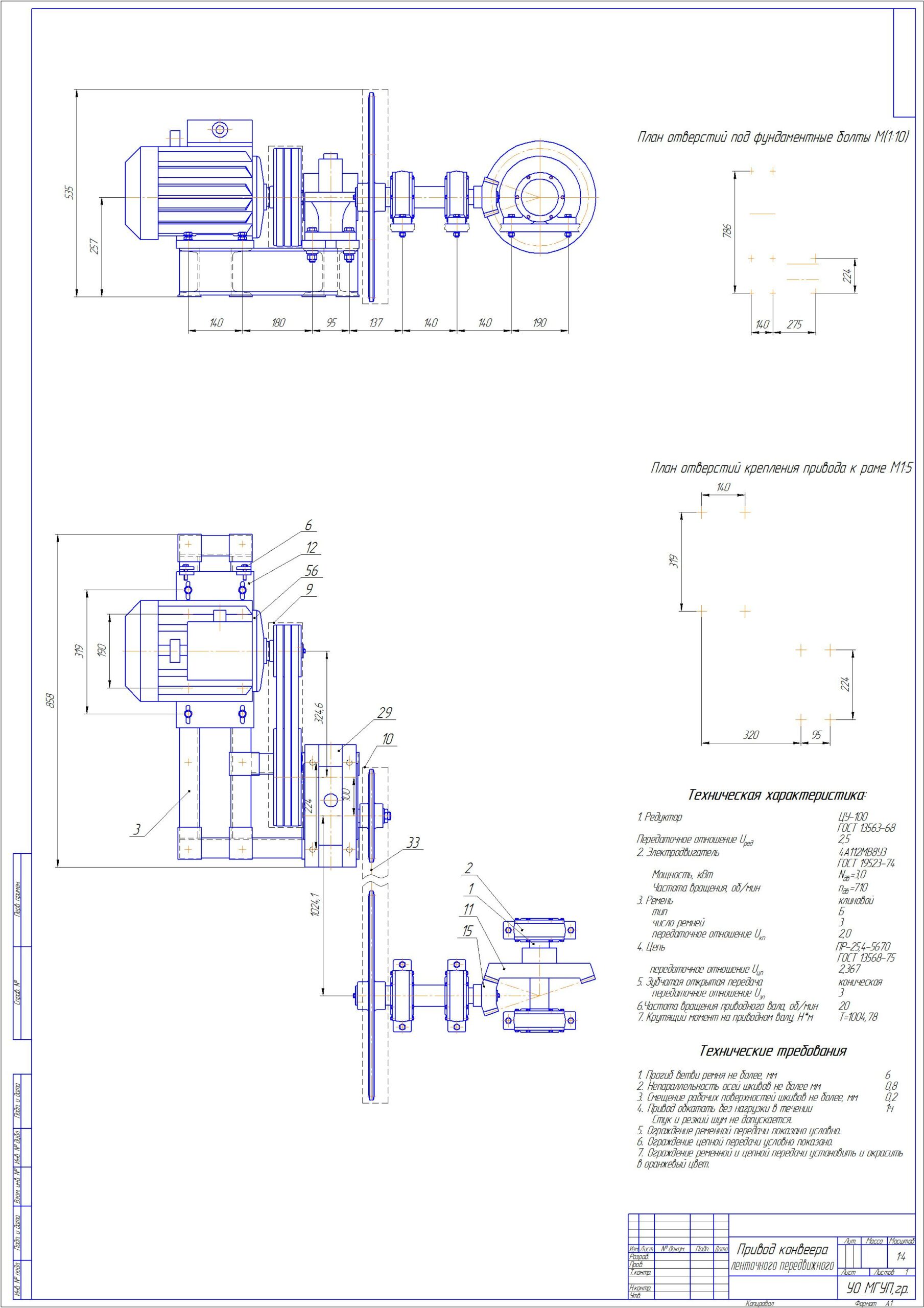

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А1) и спецификация (4 листа А4). Пояснительная записка содержит 23 листа (А4).
Техническая характеристика привода:
Электродвигатель
Марка 4А112МВ8УЗ ГОСТ 19523-74(N=3 кВт-мощность , n=710 об/мин-частота вращения).
Редуктор цилиндрический
ЦУ-100-2,5-12У2 ГОСТ 21426 – 75. (U=2,5-передаточное число редуктора).
Цепная передача (U=2,367-передаточное отношение цепной передачи).
Ременная передача (U=2-передаточное отношение ременной передачи).
Коническая передача (U=3-передаточное отношение передачи).
Общее передаточное число привода - 35,505.
Частота вращения приводного вала 20 об/мин.

Состав: ПЗ, Спецификация, Привод (ВО),Деталировка. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод конвейера ленточного передвижного

1-y_got.cdw
2-got.cdw
Spetsifikatsia.doc
zapiska.docx
