Привод ленточного транспортера с червячным редуктором (КП)

Представлен проект привода ленточного траспортера с червячным редуктором. Привод состоит из электрического двигателя, червячного редуктора, муфты и приводного вала (рабочей машины).
Чертежи всех элементов привода и пояснительная записка приведены в архиве.
Техническая характеристика привода: u=26; v=0,85м/с; Ft=2кН; Pдв=2,2кВт; nдв=1395об/мин.

Состав: Чертежи общего вида, Рабочие чертежи, Спецификации

Софт: Компас 3D v13

Файлы:
Пояснительная записка.doc

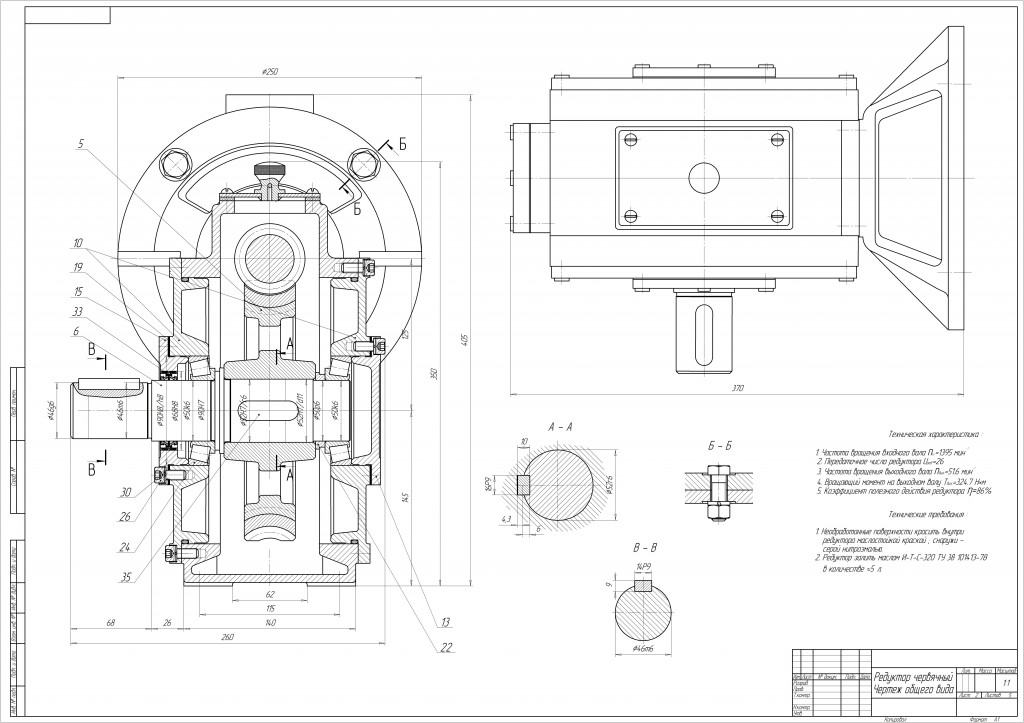

Привод_Чертеж общего вида.cdw
Вал приводной.cdw
Муфта.cdw
