топ За месяцПривод откатных ворот. (Сборочный чертёж)
Привод предназначен для приведения в движение створок откатных ворот.
Мотор-редуктор планетарный- 3МП-31.5-35.5-195-310-У3
N=0,55квт;
n= 35,5 об/мин;
Скорость перемещения створки- 20 метров в минуту.

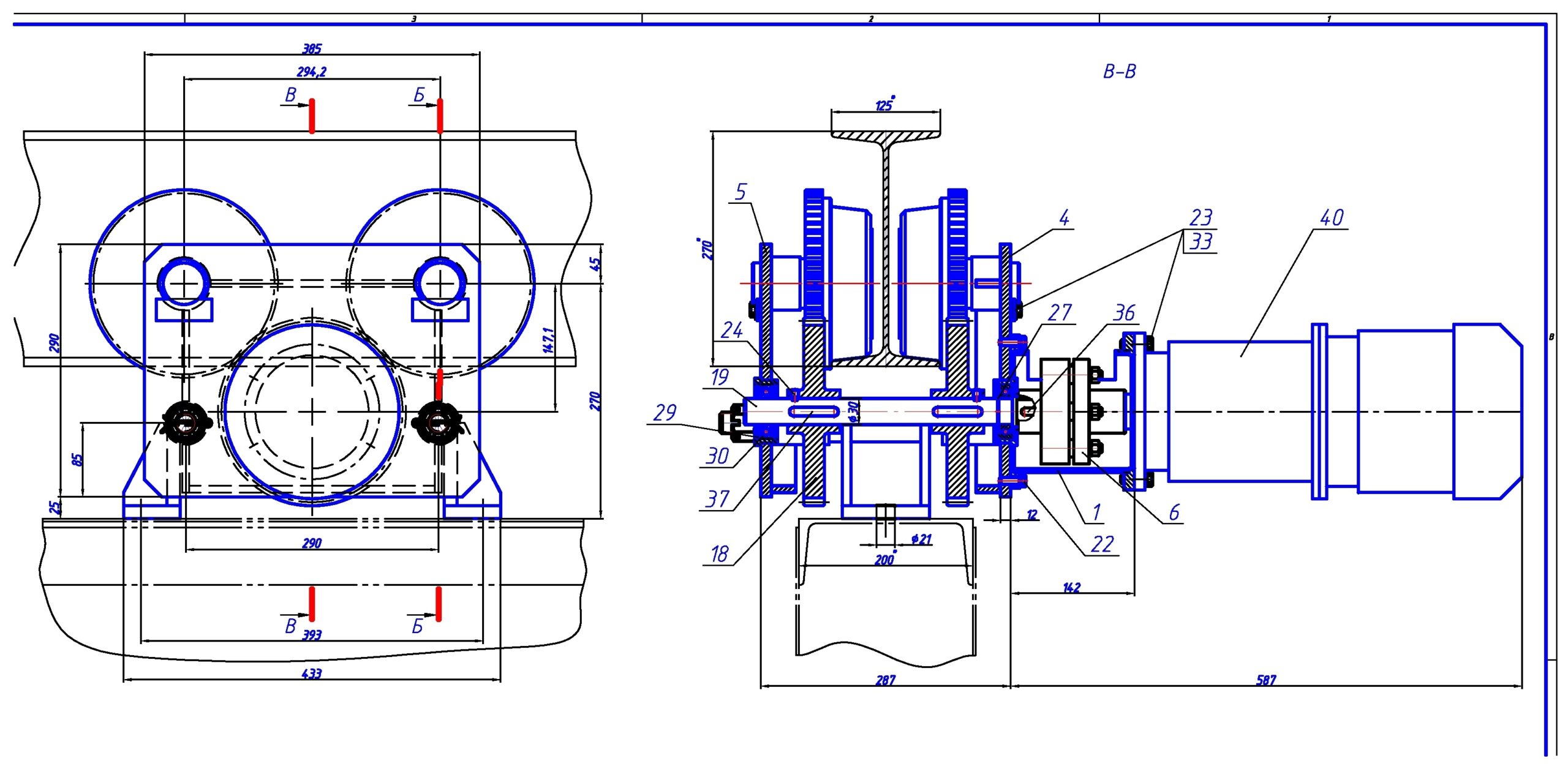

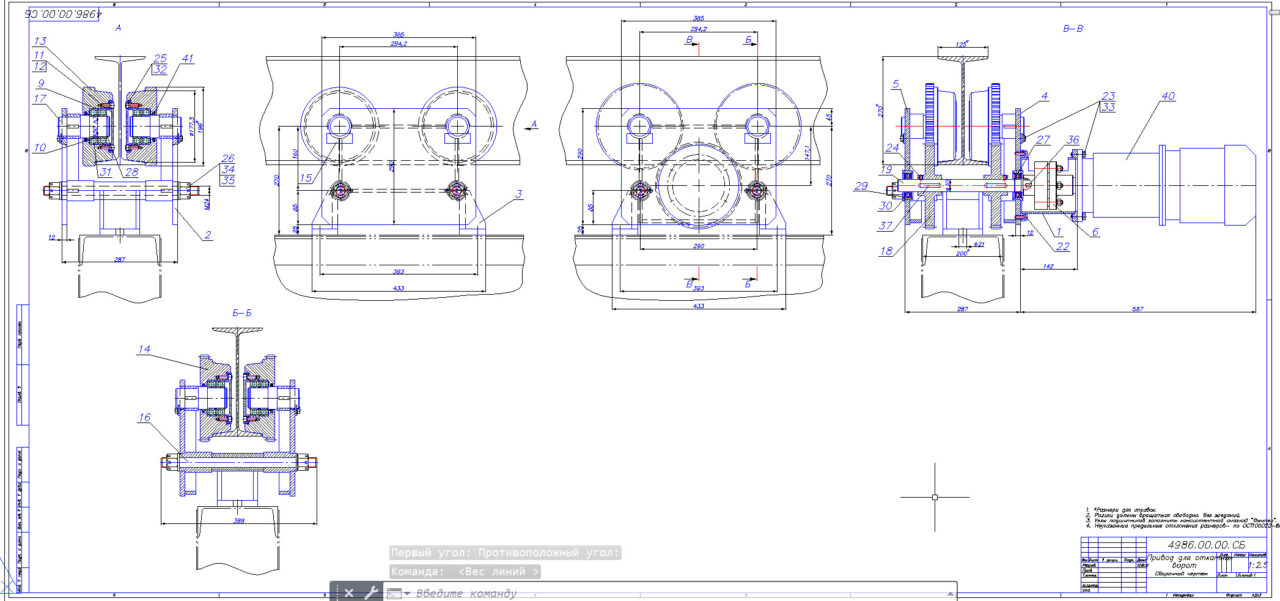

Сборочный чертёж. Спецификации. Некоторые чертежи деталей.
Состав: Сборочный чертёж, Деталировка(неполная), Спецификации
Софт: AutoCAD 2008
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
