Привод шнекового пресса

Могилевский Государственный Университет Продовольствия
Кафедра "Прикладной механики"
Курсовой проект по дисциплине ''Прикладная механика'' раздел ''Детали машин''
На тему: ''Привод шнекового пресса''
Могилев 2016

В данном проекте рассматривается привод шнекового пресса.

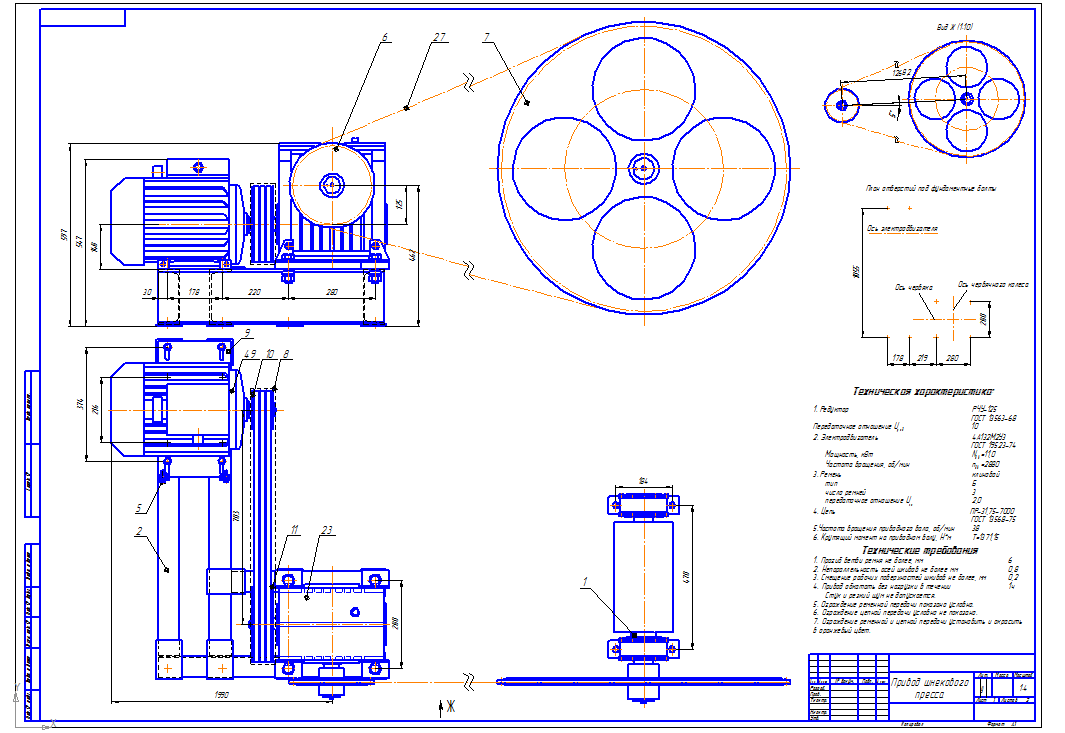

Графическая часть содержит сборочный чертеж привода и разрезы,сечения,виды элементов привода.
Курсовой проект содержит 2 листа (1 лист формата А1,2 лист формата А1) графической части, 22 страницы пояснительной записки+спецификация

Характеристика оборудования: Необходимо оборудование для подпрессовки предварительно измельченного мясокостного сырья, уплотнение этих кусков и ликвидация воздушных прослоек. В Конической зоне прессования отделяется мышечная ткань. Костный остаток выводится через регулируемый зазор.
Техническая характеристика:
Электродвигатель:
-мощность, кВт – 11;
-асинхронная частота вращения, об/мин – 3000;
Редуктор РЧУ-125
-передаточное отношение – uред = 10;
Клиноременная передача:
-передаточное отношение – uкп = 2;
Цепная передача:
-передаточное отношение – uцп = 3,8;

Состав: Сборочный чертеж; Разрезы,сечения,виды элементов привода; Пояснительная записка; Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:
Привод шнекового пресса\1-й А1.cdw
Привод шнекового пресса\2-й А1.cdw
Привод шнекового пресса\записка.doc
Привод шнекового пресса\Спецификация.doc
Привод шнекового пресса
