Разработанный проект конструкторской документации относится к отрасли агропромышленного комплекса и содержит пояснительную записку с прилагаемыми чертежами. Пакет чертежей составлен на привод транспортера раздатчика кормов (отрасль АПК)и содержит вид общий (формат А1)с экспликацией (на 1 листе спецификации формата А4), сборочный чертеж двухступенчатого редуктора (формат А1) с спецификацией на 2-х листах,рабочие чертежи деталей: втулка (А4),крышка подшипника (А4), колесо зубчатое (А3), вал ведомый (А3)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Привод транспортера раздатчика кормов
Привод транспортера раздатчика кормов
0
317
3674
4
0
20
Сообщить о проблеме
Автор
Юсупов Ринат
Дата
14.05.2011
Язык
Русский
Состав

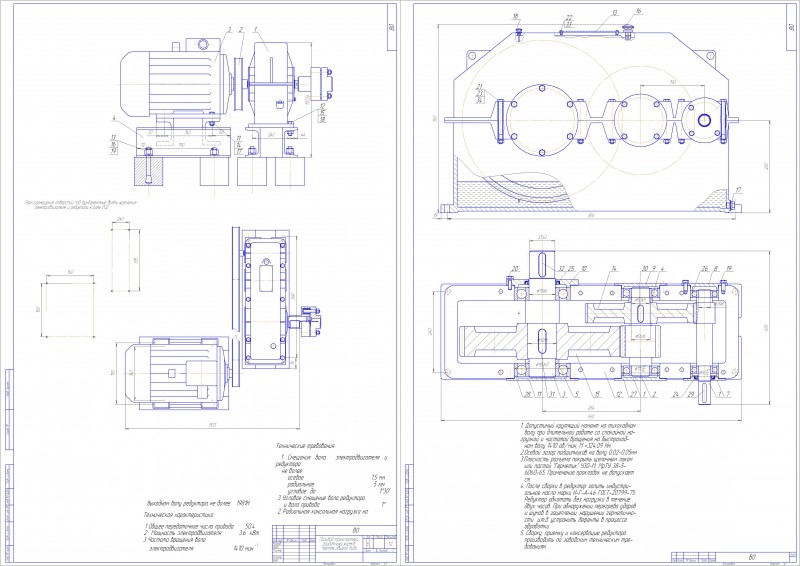

пояснительная записка, вид общий (формат А1)с экспликацией (на 1 листе спецификации формата А4), сборочный чертеж двухступенчатого редуктора (формат А1) с спецификацией на 2-х листах,рабочие чертежи деталей: втулка (А4),крышка подшипника (А4), колесо зубчатое (А3), вал ведомый (А3)
Софт
Компас v12, версия 12.1
Отзывов пока нет
Содержимое архива
-
Редуктор цил. 2-хступ. СБ (А1).cdw
-
Рабочие чертежи деталей.cdw
-
ВО+СБ.cdw
-
-
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.doc
-
Спец2-1-1.cdw
-
Экспликация (А4).cdw
-
Привод ВО (А1).cdw
-
Спец1-1-1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
