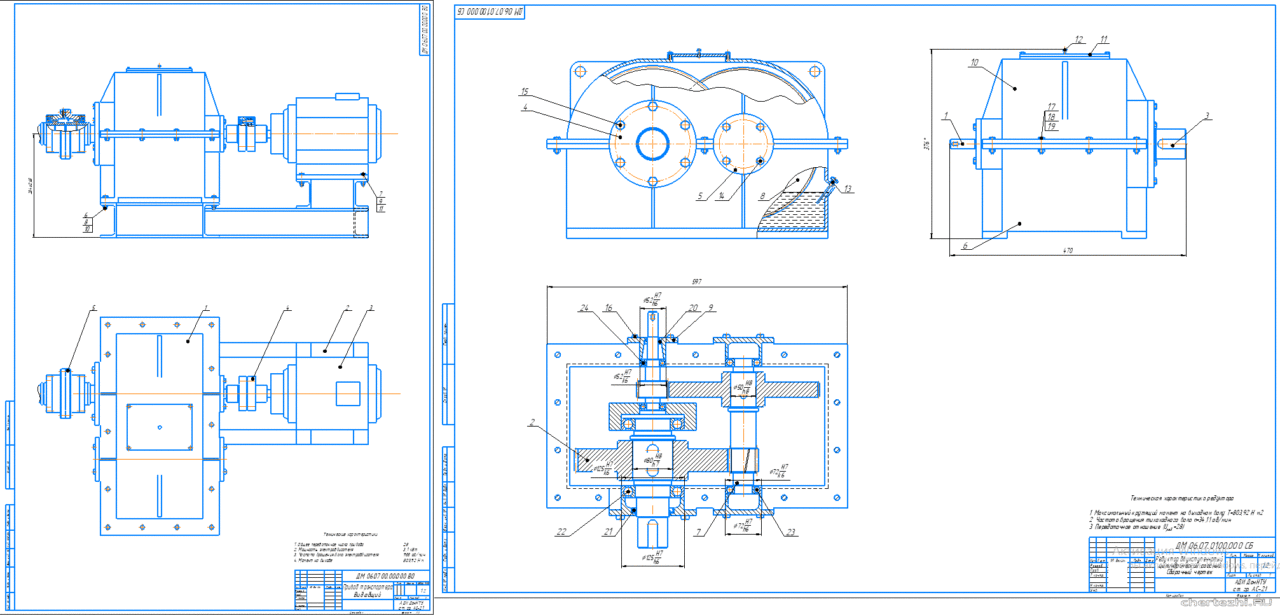

Привод транспортера с 2-х ступенчатым цилиндрическим соосным редуктором uпр=28

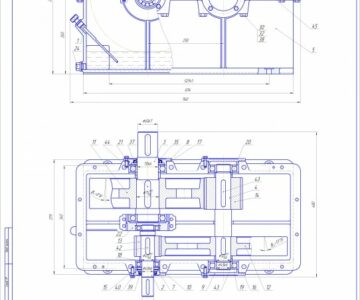

ДонНТУ / Кафедра "Автомобильный транспорт" / по «Деталям машин и основам конструирования» / Выбрать приводной электродвигатель, спроектировать двухступенчатый цилиндрический соосный редуктор, подобрать упругую втулочно-пальцевую и зубчатую муфты

Исходные данные.
Окружная тангенциальная сила F_t=3600 Н.
Окружная скорость V=0,76м/с.
Срок службы транспортера L=5,8 лет.
Годовой коэффициент использования K_год=0,62.
Дневной коэффициент использования K_сут=0,36.
Диаметр выходного звена D = 420 мм.

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

1. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 6
1.1 Выбор типа и конструктивного исполнения электродвигателя 7
1.2 Определение передаточных чисел 8
1.3 Входные данные для расчета привода 8
2. ВЫБОР МУФТЫ ВХОДНОГО ВАЛА РЕДУКТОРА 11
3. РАСЧЕТ ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА ДЛЯ ПРИВОДА ТРАНСПОРТЕРА 13
3.1 Проектировочный расчет цилиндрического редуктора 13
3.2 Проектировочный расчет быстроходной передачи 14
3.3 Проектировочный расчет тихоходной передачи 18
3.4 Проверочный расчет быстроходной передачи 23
3.5 Проверочный расчет тихоходной передачи 25
3.6 Конструирование зубчатых колес быстроходной передачи 29
3.7 Конструирование зубчатых колес тихоходной передачи 30
3.8 Смазка зубчатых колес 31
4. РАСЧЕТ ВАЛОВ ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА 32
4.1 Проектировочный расчет быстроходного вала. 32
4.2 Проверочный расчет быстроходного вала. 36
4.3 Проектировочный расчет тихоходного вала. 39
4.4 Проверочный расчет тихоходного вала. 44
5. РАСЧЕТ ПОДШИПНИКОВ ВАЛОВ РЕДУКТОРА 47
6. КОМПОНОВКА ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА 49
7. ПРОВЕРОЧНЫЙ РАСЧЕТ СОЕДИНЕНИЙ, ПЕРЕДАЮЩИХ КРУТЯЩИЙ МОМЕНТ 55
8. ВЫБОР МУФТЫ ВЫХОДНОГО ВАЛА 57
ЗАКЛЮЧЕНИЕ 59
СПИСОК ЛИТЕРАТУРЫ: 60
