Привод цепного конвейера

Могилевский Государственный Университет Продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине ''Прикладная механика'' раздел ''Детали машин''
На тему: ''Привод цепного конвейера''
Могилев 2015

В данном проекте рассматривается привод цепного конвейера.

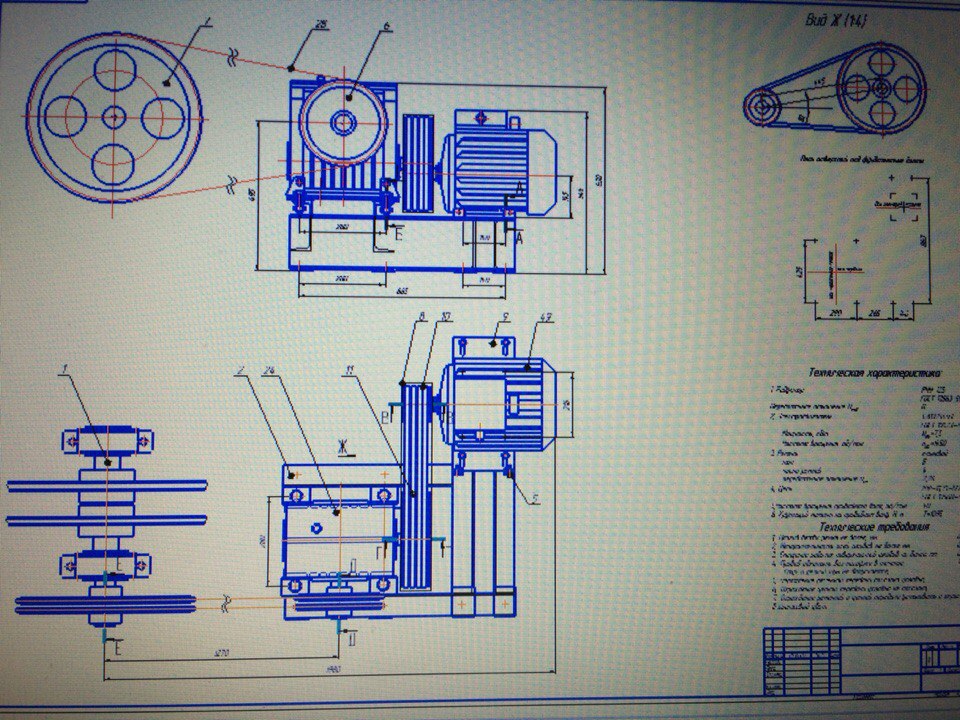

Графическая часть содержит сборочный чертеж привода и разрезы,сечения,виды элементов привода.
Курсовой проект содержит 2 листа (1 лист формати А1,2 лист формата А1) графической части, 22 страницы пояснительной записки+спецификация

Характеристика оборудования.Конвейеры перемещают сыпучие и кусковые материалы или штучные однородные грузы непрерывным потоком на небольшие расстояния. Их широко применяют для механизации погрузочно-разгрузочных операций, для транспортировки изделий в технологических поточных линиях и т. д.

Исходные данные:
Угловая скорость Wp=4,2 рад/с
Мощность на приводном валу Np=4,6 кВт
Мощность электродвигателя Nэл=7,5 кВт
Асинхронная частота вращения электродвигателя n=1450 об/мин
Передаточное отношение редуктора u=8
Передаточное отношение цепной передачи u=2
Передаточное отношение клиноременной передачи u=2,26.

Состав: Сборочный чертеж; Разрезы,сечения,виды элементов привода; Пояснительная записка; Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:

цепной\1-y_Got_123.cdw
цепной\2-y_pochti_123.cdw
цепной\Spetsifikatsia2.doc
цепной\Zapiska_123 (1).doc
цепной
