Проект одноступенчатого цилиндрического редуктора

Курсовой проект по дисциплине "Техническая механика"
На тему "Проектирование и расчёт цилиндрического редуктора для привода цепного конвейера"
2017

Исходные данные: мощность на ведомом валу привода PB = 6,5 кВт; число оборотов ведомого вала привода nB = 70 об/мин; срок службы привода =5 лет, в 2 смены.

В данной работе был рассчитан, спроектирован и начерчен одноступенчатого цилиндрического редуктора привода цепного конвейера.

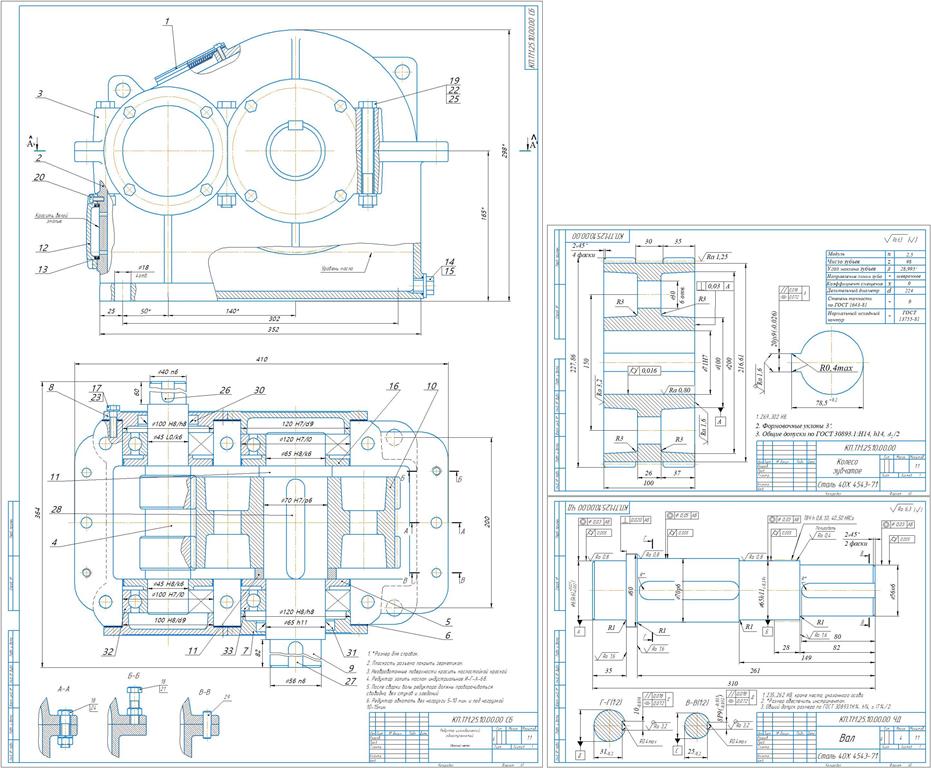

Графическая часть содержит общий чертёж редуктора, выходной вал и колесо.

Содержание
Введение
1 Энергетический, кинематический и силовой расчеты привода
2 Расчет зубчатой передачи редуктора
3 Проектный расчет валов редуктора
4 Конструирование зубчатых колес, вал-шестерни
5 Эскизная компоновка редуктора
6 Нагрузки валов редуктора
7 Проверочный расчет подшипников качения
8 Подбор и проверочный расчет шпоночных соединений
9 Проверочный расчет валов редуктора
10 Назначение посадок, допусков формы и расположения для основных деталей редуктора
11 Смазка и сборка редуктора
Заключение
Список литературы

Состав: Записка курсового проекта, сборочный чертёж(редуктор цилиндрический одноступенчатый), деталировка(колесо зубчатое, вал) Язык документа

Софт: КОМПАС-3D 16
