Проект участка механического цеха. Деталь чаша диференциала

Херсонский национальный технический университет
Кафедра машиностроения
Дипломный проект специалиста на тему: Проект участка механического цеха по обработке чаши дифференциала в условиях среднесерийного производства

Деталь чаша дифференциала относится к деталям типа диск, входит в состав трехступенчатой коробки передач со скользящими шестернями. В свою очередь трехступенчатая коробка передач является составляющей частью моста ведущих колес комбайна ККП-2С.
Из-за высоких требований к точности чаша дифференциала на ответственных операциях обрабатывается в сборе с корпусом дифференциала.

СОДЕРЖАНИЕ
РЕФЕРАТ 6
ВВЕДЕНИЕ 9
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 10
1.1. Назначение детали и основные технологические задачи, решаемые при ее изготовлении 10
1.2. Определение типа производства 11
1.3. Анализ технологичности конструкции детали 13
1.4. Технико-экономическое обоснование способа получения заготовки 17
1.6. Обоснование последовательности операцій технологического процесса 25
1.7. Обоснование выбора технологических баз 25
1.8. Обоснование метода обработки и оборудования 26
1.9. Расчёт припусков на механическую обработку 26
1.10. Расчёт режимов резания 30
1.11. Техническое нормирование 33
1.12. Определение количества оборудования и степени его использования 34
2.КОНСТРУКТОРСКАЯ ЧАСТЬ 35
2.1. Разработка конструкции приспособления 35
2.1.1.описание конструкции специального приспособления 35
2.1.2. Расчет приспособления на точность 35
2.1.3. Расчет межремонтного периода приспособления 37
2.1.4. Расчёт исходного усилия закрепления 38
2.1.5. Выбор привода и его основных параметров 39
3. ПРОЕКТИРОВАНИЕ СПЕЦИАЛЬНОГО ИНСТРУМЕНТА 41
3.1.Назначение трехрезцового зенкера. 41
3.2.Определение типа производства. 43
3.3. Анализ конструкции корпуса зенкера на технологичность. 45
3.4. Технико-экономическое обоснование метода получения заготовки. 45
3.5.Обоснование маршрутного технологичного процесса изготовления детали. 48
4. ПРОЕКТИРОВАНИЕ КОНТРОЛЬНОГО ПРИСПОСОБЛЕНИЯ. 50
4.1 Назначение приспособления 50
5. ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА 52
6. ЭКОНОМИКА ПРОИЗВОДСТВА 56
6.1. Расчёт фонда оплаты труда работающих на участке 56
6.1.1 Расчёт годового фонда оплаты труда основных производственных рабочих 56
6.1.2. Расчёт фонда оплаты труда вспомогательных рабочих 58
6.1.3. Расчёт фонда оплаты труда руководителей и специалистов 59
6.2 Разработка плана по себестоимости 86
6.2.1. Расчёт прямых материальных затрат 86
6.2.2. Расчёт себестоимости продукции участка 89
6.2.3. Расчёт условной цены детали и объёма товарной продукции 92
7. ОХРАНА ТРУДА И ГРАЖДАНСКАЯ ОБОРОНА 96
7.1 Охрана труда 96
7.1.1.Анализ условий труда 97
7.1.2.Пожароопасность; 97
7.1.3.Электроопасность 100
7.1.4.Освещение 102
7.1.5.Шумобезопасность 105
7.1.6Загрязнинив воздуха 109
7.1.7.Расчет заземления. 116
7.2 Гражданская оборона 120
7.2.1 Исходные данные. 120
7.2.2 Физические и химические свойства Амиака 120
7.2.3.Обоснование параметров зоны химического заражения. 121
7.2.4. Защита населения от АХОВ 123
ЗАКЛЮЧЕНИЕ 126
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 128

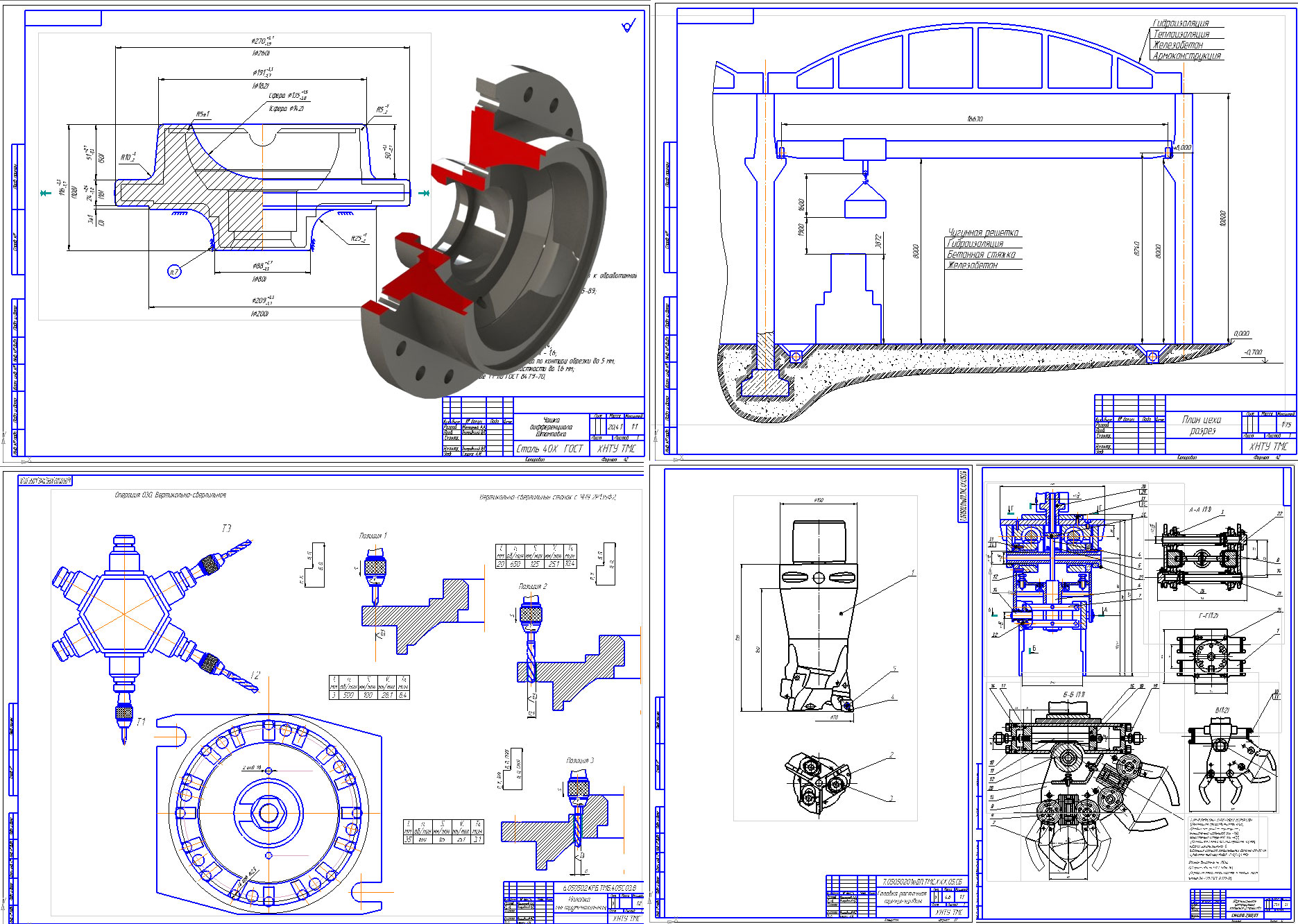

Состав: ЗD модель, Планировка участка, Двухпозиционное центрирующее захватное устройство, Приспосодление для фрезерования, Приспособление для сверления, Головка расточная трехрезцовая, Наладка инструментальная, Контрольное приспособление, Чашка дифференциала Штамповка, Чаша дифференциала ВО, План цеха разрез, ПЗ Язык документа
