Проектирование главного редуктора вертолёта - мощность на выходном валу 170 кВт

Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение
высшего образования
«Самарский национальный исследовательский университет
имени академика С.П. Королёва (Самарский университет)»
Институт авиационной техники
Кафедра основ конструирования машин
Курсовой проект на тему: ПРОЕКТИРОВАНИЕ ГЛАВНОГО РЕДУКТОРА ВЕРТОЛЁТА»
Вариант № 1-2
, 2017

Тяга несущего винта 35 кН
Продольная сила несущего винта 2 кН
Частота вращения выходного вала 210 об/мин
Мощность на выходном валу 170 кВт
Частота вращения входного вала 2200 об/мин
Срок службы редуктора 2000 ч
Расстояние от плоскости вращения несущего винта
до плоскости крепления к подредукторной раме 550 мм
Режим работы 3

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1 КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЁТ РЕДУКТОРА 6
1.1 Определение общего передаточного отношения и разбивка его по ступеням 6
1.2 Определение частот вращения валов 6
1.3 Определение КПД ступеней и мощностей на валах 6
1.4 Определение крутящих моментов на валах 7
2 РАСЧЁТ ЗУБЧАТЫХ ПЕРЕДАЧ 9
2.1 Выбор материала зубчатых колёс и обоснование термической обработки 9
2.2 Расчёт цилиндрической передачи 9
2.2.1 Определение допускаемых контактных напряжений 9
2.2.2 Определение допускаемых напряжений изгиба 10
2.2.3 Определение основных габаритов передачи 11
2.2.4 Определение модуля и чисел зубьев 12
2.2.5 Расчет геометрических параметров 12
2.2.6 Проверка прочности по контактным напряжениям 13
2.2.7 Проверка прочности по изгибным напряжениям 14
2.2.8 Проверка на статическую прочность при перегрузке 14
2.3 Расчёт на ЭВМ 15
2.4 Определение усилий в зацеплениях 15
2.4.1 Определение усилий в зацеплении цилиндрической передачи 15
2.4.2 Определение усилий в зацеплении планетарной передачи 15
3 ЭСКИЗНАЯ КОМПОНОВКА РЕДУКТОРА 17
3.1 Предварительное определение диаметров валов 17
3.2 Предварительный подбор подшипников качения 17
6 РАСЧЁТ ВХОДНОГО ВАЛА 19
6.1 Определение реакций в опорах 19
6.2 Расчёт подшипников 20
6.3 Построение эпюр изгибающих и крутящих моментов 22
6.4 Расчёт на усталостную прочность 23
7 РАСЧЁТ ПРОМЕЖУТОЧНОГО ВАЛА 28
7.1 Определение реакций в опорах 28
7.2 Расчёт подшипников 29
7.3 Построение эпюр изгибающих и крутящих моментов 31
7.4 Расчёт на усталостную прочность 32
8 РАСЧЁТ ОСИ САТЕЛЛИТА 36
8.1 Определение реакций в опорах 36
8.2 Расчёт подшипников 36
8.3 Построение эпюр изгибающих и крутящих моментов 37
8.4 Расчёт на прочность 38
9 РАСЧЁТ ВЫХОДНОГО ВАЛА 39
9.1 Определение реакций в опорах 39
9.2 Расчёт подшипников 40
9.3 Построение эпюр изгибающих и крутящих моментов 41
9.4 Расчёт на усталостную прочность 42
10 РАСЧЁТ ШЛИЦЕВЫХ СОЕДИНЕНИЙ 47
11 РАСЧЁТ БОЛТОВ КРЕПЛЕНИЯ РЕДУКТОРА К ПОДРЕДУКТОРНОЙ РАМЕ 51
12 СИСТЕМА СМАЗКИ И СУФЛИРОВАНИЯ 53
ЗАКЛЮЧЕНИЕ 54
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 55
ПРИЛОЖЕНИЯ 56

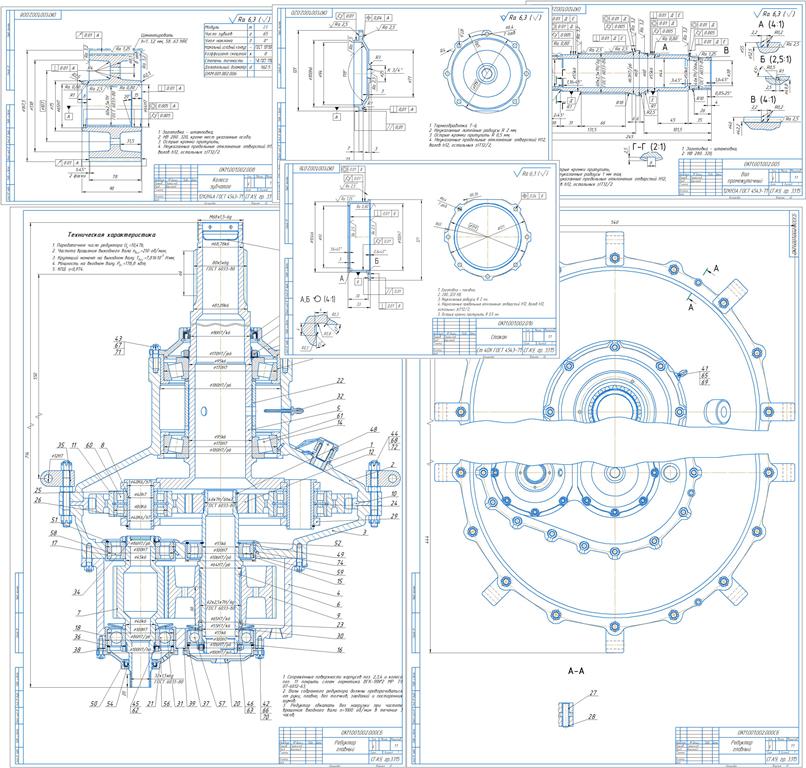

Состав: Деталировка (колесо зубчатое, вал промежуточный, стакан, крышка, 2 вида редуктора), ПЗ, Спецификация

Софт: КОМПАС-3D 15

Файлы:
3 деталь.cdw
1 деталь.cdw
КП 1-2-1-2.doc
4 деталь.cdw
Герасимов_1.cdw
2 деталь.cdw
Герасимов_2.cdw
Спецификация.spw
