КОМПАС 3D 18

Проектирование одноступенчатого редуктора

Санкт-Петербургский Горный университет
Кафедра машиностроения
Курсовой проект по дисциплине "Основы проектирования"
На тему: "Проектирование одноступенчатого редуктора"
Санкт-Петербург 2017

Задание на курсовой проект включает выполнение структурного, кинематического и динамического исследования и определение основных параметров привода исполнительной машины (компрессора пневматического молота) и разработка конструкции передаточного механизма (редуктора) агрегата.
Исходные данные: угловая скорость электродвигателя 157рад/с, передаточное отношение ременной передачи 3, средняя скорость движения ползуна 1.5 м/с, давление 0.2 МПа, материал Ст45
Содержание
1. Задание
2. Краткое описание агрегата
3. Исследование механизмов машинного агрегата
4. Исследование механизмов агрегата
5. Расчёт зубчатых колёс редуктора
6. Предварительный расчет валов редуктора
7. Конструктивные размеры шестерни и колеса
8. Расчет клиноременной передачи
9.Проверка долговечности подшипников
10. Проверка прочности шпоночных соединений
11. Уточненный расчет валов
12. Вычерчивание редуктора
13. Приведение моментов инерции звеньев агрегата к валу кривошипа
14. Выбор сорта масла
15. Сборка редуктора
Список литературы

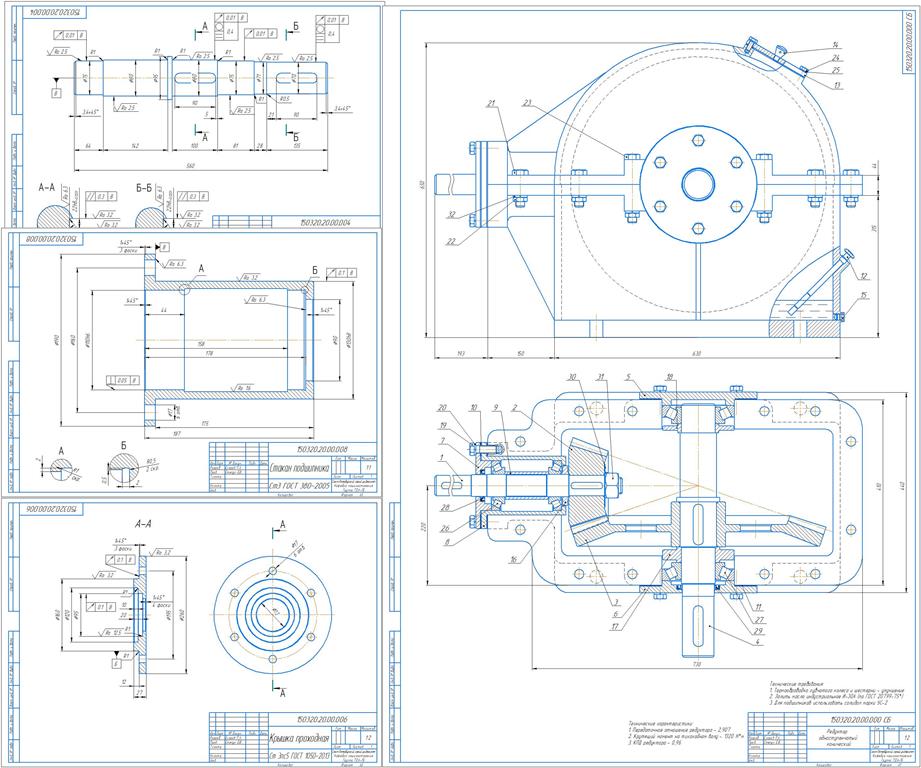

Состав: Редуктор одноступенчатый конический (сборочный чертеж), Вал, Крышка, Стакан, Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование одноступенчатого редуктора

Редуктор одноступенчатый конический.cdw
Вал.cdw
Крышка.cdw
Пояснительная записка.docx
Спецификация.spw
Стакан.cdw
