Федеральное агентство по образованию Российской Федерации
Государственное образовательное учреждение
высшего профессионального образования
Владимирский государственный университет
Кафедра теоретической и прикладной механики
КУРСОВОЙ ПРОЕКТ
По дисциплине: Детали машин
и основы конструирования

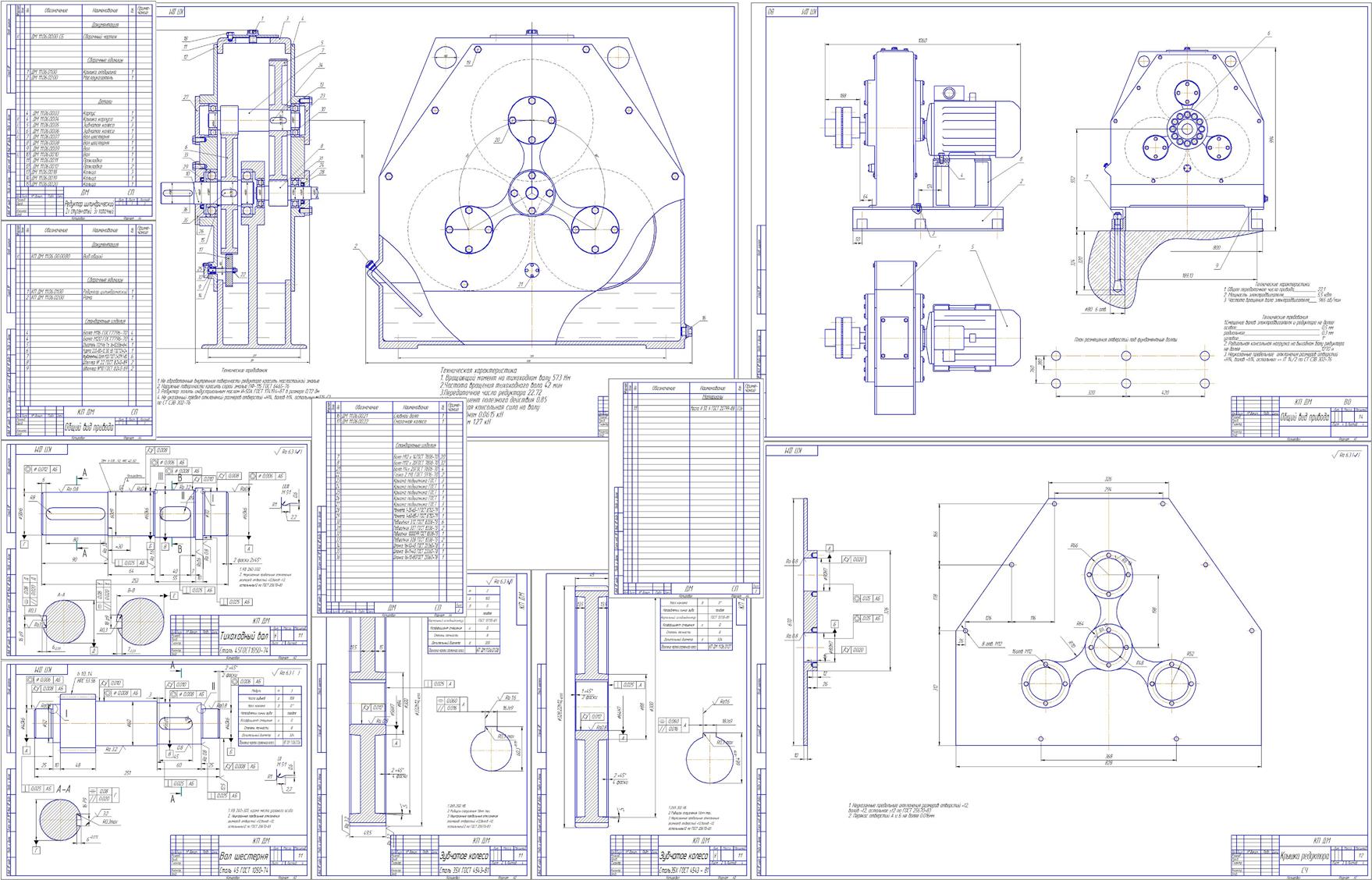

На тему: Проектирование привода ленточного конвейера
Смоленск
Исходные данные:
Окружное усилие Р=450кг.
Скорость ленты конвейера V=0,55м/сек.
Размеры барабана D=250мм. B=200мм. Н=650мм.
Содержание
1. Кинематические расчёты:
1.1 Выбор электродвигателя.
1.2 Действительное передаточное отношение.
1.3 Вращающие моменты на валах.
2. Допускаемые напряжения:
2.1 Выбор материала и термообработки зубчатых колёс.
2.2 Допускаемые контактные напряжения.
2..2 а Тихоходная ступень.
2.2 б Быстроходная ступень.
2.3 Допускаемые напряжения на изгиб.
2.4 Предельные напряжения.
3. Проектный расчёт зубчатых передач:
3.1 Расчёт тихоходной ступени.
3.2 Расчёт быстроходной ступени.
4. Расчёт элементов корпуса редуктора.
5. Проектный расчёт валов.
5.1 Тихоходный вал.
5.2 Быстроходный вал.
5.3 Промежуточный вал.
6. Уточненный расчёт валов.
6.1 Тихоходный вал.
7. Уточненный расчёт подшипников (для тихоходного вала).
8. Выбор соединительных муфт.
9. Расчёт шпоночных соединений.
10. Выбор и расчёт масла.
11. Расчёт массы редуктора.
12. Сборка редуктора Список литературы.
