Проектирование привода шнекового смесителя

«БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ»
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине «Детали машин»
На тему:«Проектирование привода шнекового смесителя»
Горки 2015

Проектирование привода шнекового смесителя

Необходимо произвести выбор электродвигателя, спроектировать редуктор, раму привода. Все детали проверяются на прочность.
Исходные данные: Т3 – вращающий момент на выходном вале, Т3 = 450 Нм;w3 – угловая скорость выходного вала, w3 = 4 рад/с;общий к.п.д. привода.

Шнековые смесители представляют собой металлический закрытый корпус — корыто , в котором на подшипниках установлены два вала , приводимые во вращение от электродвигателя через редуктор . Валы снабжены лопастями , расположенными на них по спирали. За счет встречного вращения валов и спирального расположения лопастей шихтовые материалы продвигаются от загрузочного к разгрузочному отверстию корпуса и в это время смешиваются.
Техническая характеристика:
1. Электродвигатель 4А100L6У3
2. Рдв =2,2 кВт
3. nдв =710 об/мин
4. uoбщ=18,5
5. икр=6,3
6. иор=2,9
7. пвых=38,86 об/мин

Графическая часть содержит схему привода шнекового смесителя и схемы его составляющих.

СОДЕРЖАНИЕ:

Введение…………………………………………………………………………
1. Кинематический и силовой расчёт привода……………………………….…..
2. Расчёт передач…………………………………………………………………...
3. Расчёт валов……………………………………………………………………..
4. Выбор подшипников……………………………………………………………
5. Проверки шпоночных соединений…………………………………………….
6. Смазка и уплотнение подшипников…………………………………………...
7. Конструирование зубчатых колёс и шкивов…………………………………..
8. Конструирование корпусных деталей, стаканов и крышек…………………..
9. Смазывание зацеплений………………………………………………………...
10. Расчёт рамы……………………………………………………………………...
11. Выбор посадок…………………………………………………………………..
12. Сборка и регулировка редуктора………………………………………………
13. Техника безопасности…………………………………………………………..
Литература………………………………………………………………………

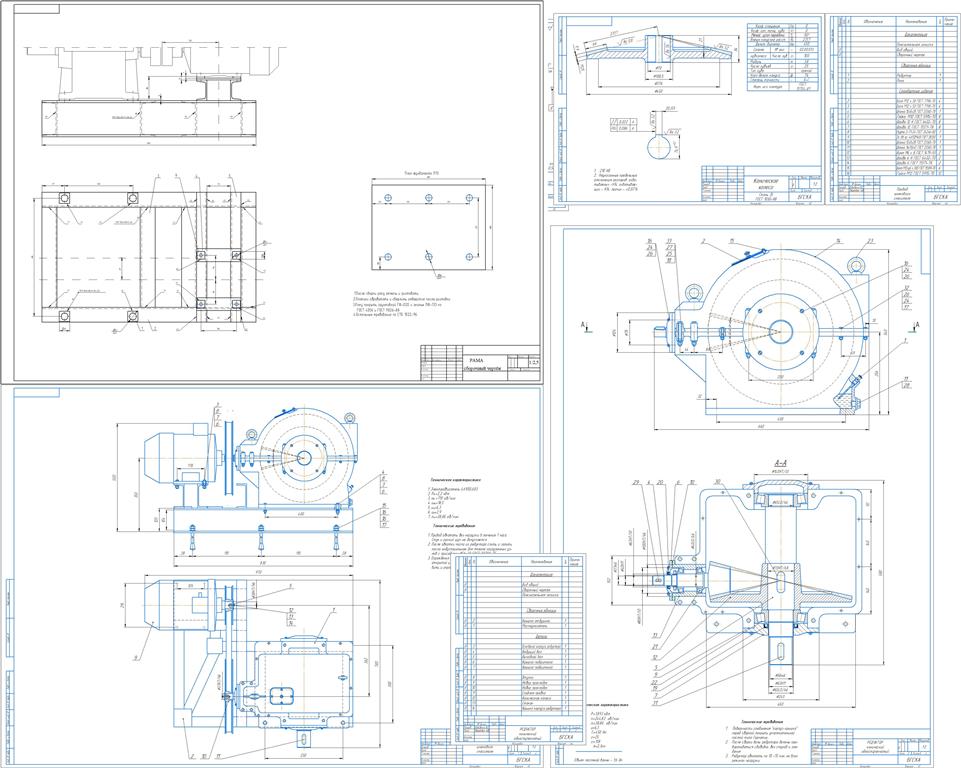

Состав: Редуктор (СБ),Ватман 1 (ВО),Деталировка(ведомый вал,коническое колесо)Рама,Спецификация СБ,Спецификация рама СБ,Спецификация ВО,Введение,Содержание,записка(ПЗ) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода шнекового смесителя

Курсовой проект\Ватман 1 ВО.cdw
Курсовой проект\Введение.docx
Курсовой проект\ведомый вал.cdw
Курсовой проект\записка.docx
Курсовой проект\коническое колесо.cdw
Курсовой проект\Рама.frw
Курсовой проект\Редуктор СБ.cdw
Курсовой проект\содержание.doc
Курсовой проект\Спецификация ВО.spw
Курсовой проект\Спецификация рама СБ.spw
Курсовой проект\Спецификация СБ.spw
