Проектирование привода цепного конвейера uпр= 55,86

Калужский филиал
федерального государственного бюджетного
образовательного учреждения высшего образования
«Московский государственный технический университет имени Н.Э. Баумана (национальный исследовательский университет)»
(КФ МГТУ им. Н.Э. Баумана)
Факультет: Конструкторско-механический (КМК)
Кафедра: Детали машин и подъёмно-транспортное оборудование (К3-КФ)

Калуга 2018

Объектом проектирования является привод цепного конвейера.
Цель работы – проектирование привода цепного конвейера.
Основные технические характеристики привода:
1. Скорость цепи V=0,425 м/с
2. Общее передаточное число привода u=55,86
3. Мощность электродвигателя P=1,1 кВт
4. Частота вращения вала электродвигателя n=715 мин.

Введение 6
1. Назначение и область применения привода 8
2. Техническая характеристика привода 9
2.1 Выбор электродвигателя 9
2.2. Определение частоты вращения приводного вала: 9
2.3. Определение частоты вращения вала электродвигателя: 9
2.4. Определение общего передаточного числа и разбивка его по ступеням: 10
2.5. Определение мощности, частоты вращения и крутящего момента для каждого вала. 10
3. Описание и обоснование выбранной конструкции привода 11
4. Расчеты, подтверждающие прочность конструкции 12
4.1 Расчет диаметров валов 12
4.2 Выбор подшипников 13
4.3 Проверка подшипников тихоходного вала по динамической грузоподъемности 15
4.4 Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость 16
4.5 Конструирование корпусных деталей 16
4.6 Выбор и расчет шпоночных соединений 18
4.7 Конструирование зубчатых колес 19
4.8 Выбор смазки редуктора 20
4.9 Расчет цепной передачи 22
4.10 Результаты расчета зубчатой передачи 25
4.11 Расчет предохранительного устройства 26
4.12 Расчет звездочки для тяговых пластинчатых цепей 26
5. Проектирование меллоконструкции привода конвейера 28
6. Описание организации работ с применением разрабатываемого привода 28
Заключение 32
Список используемой литературы 33
Приложение А 34
1. Определение внутренних силовых факторов 37
2. Вычисление геометрических характеристик опасных сечений вала 38
3. Расчет вала на статическую прочность 39
4. Расчет вала на сопротивление усталости 41

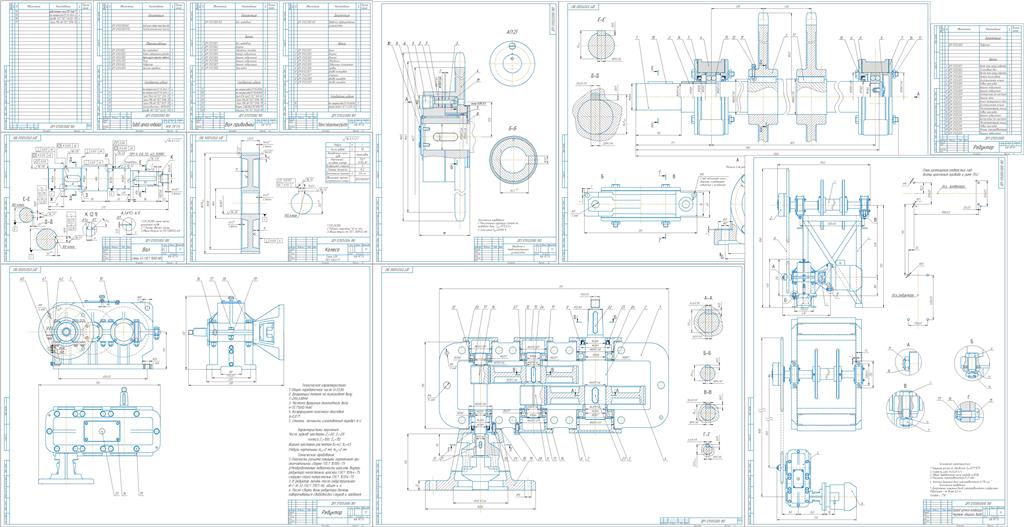

Состав: 1)Чертеж общего вида двухступенчатого соосного редуктора (2 листа А1) Произведены расчеты: валов редуктора, подшипников, шпоночных соединений, зубчатой передачи, корпуса редуктора, была подобрана смазка зубчатых зацеплений редуктора, 2)Деталировка тихоходного колеса (1 лист А3) и тихоходного вала (1 лист А3), 3)Чертеж звездочки с предохранительным устройством ( 1 лист А3) Был произведен расчет предохранительного устройства, 4)Чертеж приводного вала (1 лист А1) Произведен расчет цепной передачи, 5) Чертеж общего вида привода цепного конвейера (1 лист А1)

Софт: КОМПАС-3D 16
