КОМПАС 3D 18

Проектирование привода тяговой лебедки

Национальный аэрокосмический университет им. Н.Е. Жуковского "ХАИ"
Кафедра теоретической механики, машиноведения и роботехнических систем
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Спроектировать привод тяговой лебедки"
Харьков 2018

Спроектировать: ПРИВОД ТЯГОВОЙ ЛЕБЕДКИ
по следующим данным и схеме:
сила тяги на барабане F = 1150 H;
скорость движения V = 0,9 м/с;
срок службы Lh = 12000 час;
ширина барабана B = 300 мм;
диаметр барабана D = 200 мм.
Режим нагрузки: постоянный
Схема: двузступенчатая коническо-цилиндрическая

CОДЕРЖАНИЕ

1. Кинематический расчет привода 4
1.1 Определение параметров исполнительного органа 4
1.2 Расчет мощности двигателя 5
1.3 Определение передаточного отношения привода 6
2. Расчет зубчатых передач 10
2.1 Исходные данные 10
2.2 Выбор материалов зубчатых колес 12
2.3 Прочностной расчет зубчатых передач 13
2.4 Определение размеров зубчатых колес 19
3. Эскизное проектирование 19
3.1 Проектировочный расчёт валов 19
3.2 Выбор муфт 20
3.3 Выбор уплотнений для валов 22
3.4 Выбор типа и схемы установки подшипников 24
3.5 Расчет шпоночных соединений 25
3.6 Конструирование валов 26
4. Расчет и конструирование корпусных деталей 28
5. Проверочный расчет подшипников качения 30
6. Проверочный расчет вала 35
6.1 Расчет вала на статическую прочность 35
6.2 Расчет вала на сопротивление усталости 38
7 Выбор смазки 41
8. Расчет и конструирование элементов исполнительного органа 43
8.1 Расчет и конструирование барабана 43
8.2 Подбор подшипников качения 44
8.3 Конструирование опорных узлов и крышек подшипников 45
8.4 Конструирование сварной рамы 45
Выводы 47
Библиографический список 48

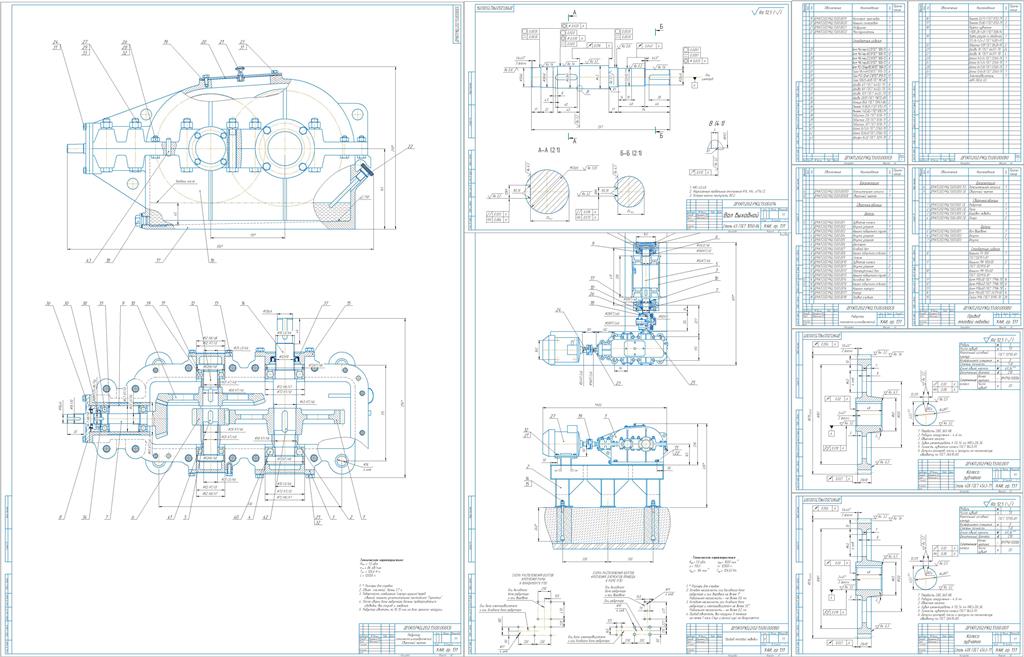

Состав: Редуктор коническо-цилиндрический (СБ), Спецификация, Привод тяговой лебедки (ВО), Спецификация, Деталировка(зубчатое колесо, крышка, вал), ПЗ Язык документа

Софт: КОМПАС-3D 17

Каталог / Машиностроение и механика / Детали машин / Проектирование привода тяговой лебедки

Просмотр файлов
C?????????.docx
Вал.cdw
Зубчатое колесо.cdw
Крышка.cdw
ПЗ_КП_ДМ.docx
привод.cdw
Редуктор СБ.cdw
Спецификация СБ 1.cdw
Спецификация СБ 2.cdw
Спецификация. Привод 1.cdw
Спецификация. Привод 2.cdw
