"Проектный расчет привода ленточного транспортёра"

Вятская государственная сельскохозяйственная академия
Кафедра сопративления материалов и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектный расчет привода ленточного транспортёра"
Киров 2018

Исходные данные.
Ft¬- окружная сила на барабане, кН ; Ft = 1,4 кН
V – скорость движения ленты, м/с; V = 1,1 м/с
Dб – диаметр барабана, мм. Dб = 400 мм

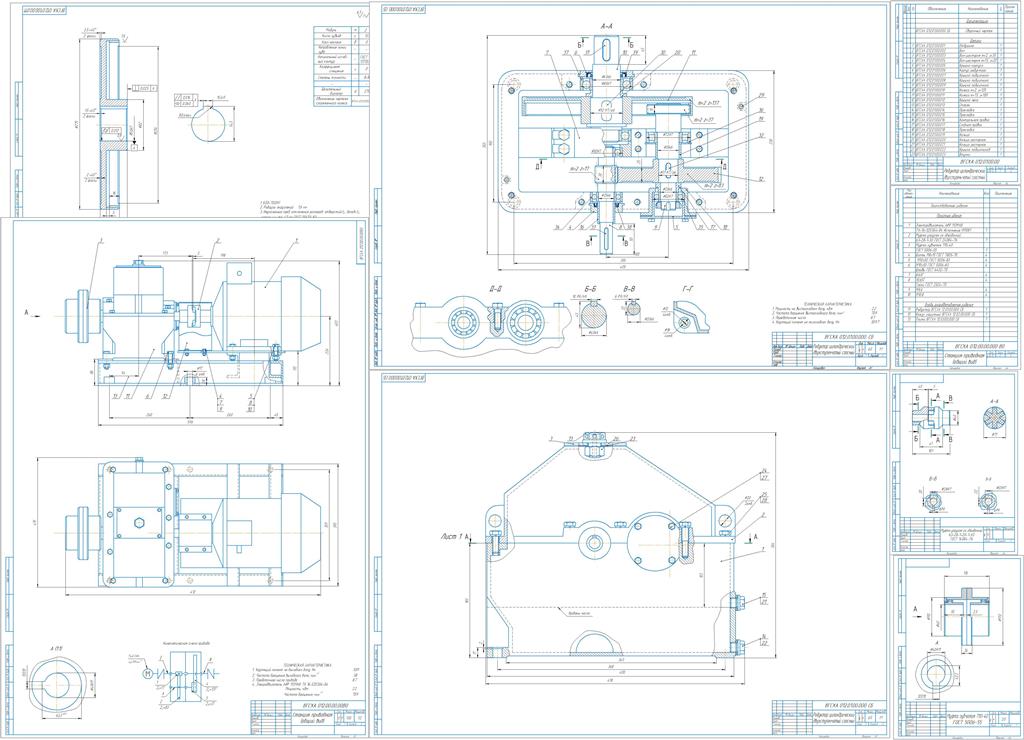

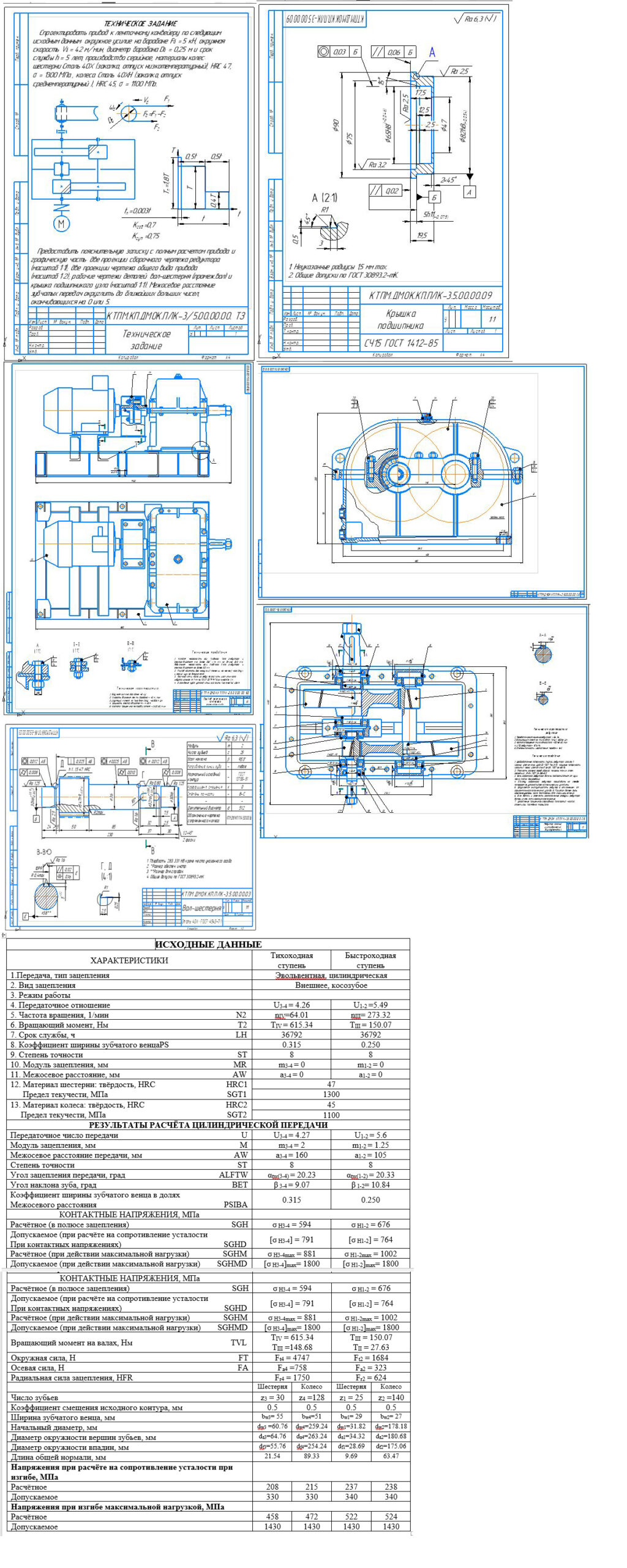

Проектный расчет привода ленточного транспортёра включает в себя электродвигатель АИР 100L исполнение IM1081 ТУ 16-525.564-84, крутящий момент которого передается через упругую муфту со звездочкой 63-28-1-УЗ ГОСТ 14084-76 на двухступенчатый соосный редуктор. С помощью редуктора увеличивается крутящий момент и уменьшается частота вращения на приводном валу. От редуктора крутящий момент передается через цепную муфту 500-40 1.2 ГОСТ 20720-75 на тяговый барабан. Электродвигатель с редуктором устанавливаются на общую раму.

СОДЕРЖАНИЕ.

Введение
1.Энергетический и кинематический расчет привода
1.1.Исходные данные
1.2.Выбор электродвигателя
1.3.Определение общего передаточного отношения привода и разбивка его по ступеням
1.4. Определение мощности на валах, частоты вращения валов и крутящих моментов на валах
2.Расчет передач
2.1. Расчёт прямозубой цилиндрической передачи с внутренним зацеплением (тихоходная ступень).
2.2. Расчёт закрытых зубчатых цилиндрических передач.
2.3. Расчёт прямозубой цилиндрической передачи (быстроходная ступень).
2.4. Расчёт закрытых зубчатых цилиндрических передач.
3.Расчет валов
3.1.Расчет быстроходного вала
3.2.Расчет промежуточного вала
3.3.Расчет тихоходного вала

4.Расчет и подбор подшипников
4.1.Расчет подшипников быстроходного вала
4.2.Расчет подшипников промежуточного вала
4.3.Расчет подшипников тихоходного вала
5.Расчет шпоночных соединений
6.Подбор муфты
7.Выбор и обоснование способа смазки передач и подшипников
Используемая литература
Спецификация к графической части
