"Расчет и приектирование привода к вращающейся муфельной печи"Nрв=28,7 КВт; nрв=35 об/мин .

Ивановский государственный химико-технологический университет
Кафедра машин и аппаратов химических производств
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода к вращающейся муфельной печи"
Иваново 2014

В данном проекте рассматривается разработка и расчеты привода к вращающейся муфельной печи

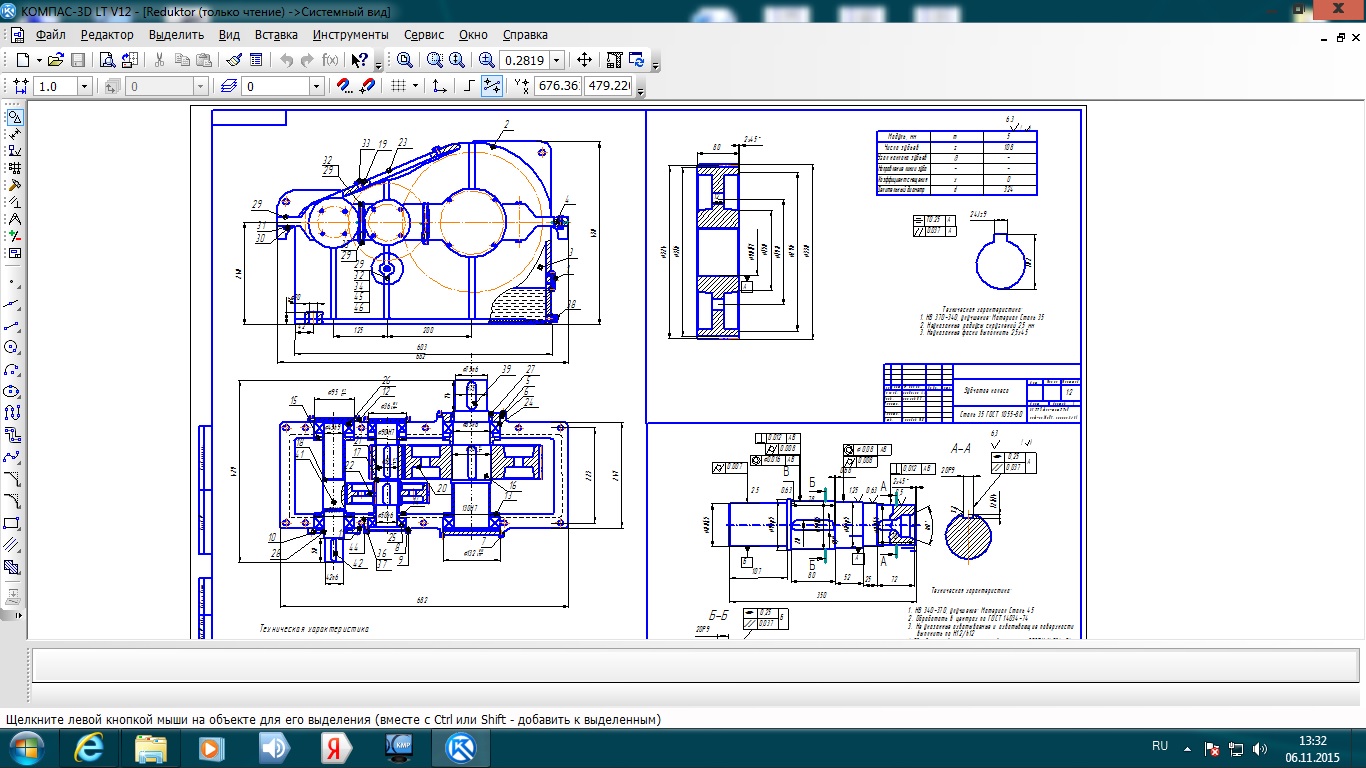

Графическая часть содержит: чертеж тихоходного вала, зубчатого колеса, двухступенчатого цилиндрического редуктора и схему компоновки валов.
Курсовой проект содержит 2 листа формата А1, 1 лист формата А4 ,4 спецификации и 59 листов пояснительной записки.
Техническая характеристика редуктора:
1. Передаточное число редуктора u = 10
2. Крутящий момент на тихоходном валу М =1930.2 Нм.
3. Скорость вращения быстроходного вала n =1474.5 об/мин.
Технические характеристики тихоходного вала:
1.НВ 340-370, улучшение: Материал Сталь 45
2.Обработать в центрах по ГОСТ 14034-74
3.Не указанные охватываемые и охватывающие поверхности
выплнить по H12/h12
4.Обработать вал с центром отверстия по ГОСТУ 14034-74
Техническая характеристика зубчатого колеса:
1.НВ 370-340, улучшение: Материал Сталь 35
2.Неуказанные радиусы скруглений 2,5 мм
3.Неуказанные фаски выполнить 2,5х45
