Расчет съемника подшипников с поворачивающимися захватами

Национальный аэрокосмический университет
им. Н. Е. Жуковского “ХАИ”
Кафедра 202

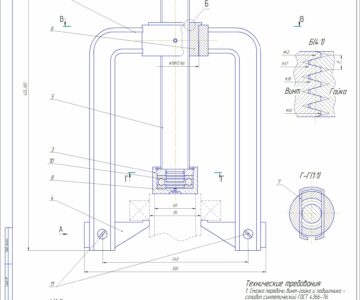

СЪЕМНИК ПОДШИПНИКА
Курсовой проект по курсу
«Детали машин и основы конструирования»
Харьков 2019

Задание

По заданным условиям и схеме спроектировать съемник подшипников с подвижными лапами захватов.
Исходные данные:
d = 80 мм;
F = 9000 H;
Тип резьбы: ГОСТ 10177-82;
a = 0,8;
d1 = 64 мм;
h = 400мм;
A = 240 мм.
Цель работы – спроектировать винтовой механизм съемника подшипников с подвижными лапами захватов.
Винтовые съемники предназначены для разборки узлов с деталями, собранными с натягом, в данном случае, с подшипником. Съемник состоит из корпуса, винта, захватов (лап), гайки и рукоятки. Количество лап – две.
Задание 3
Введение 4
Порядок расчета 5
1. Определение исходных данных 5
2. Расчет винта 5
3. Расчет гайки 12
4. Расчет рукоятки 16
5. Расчет корпуса 18
6. Определение КПД механизма 20
Вывод 21
Список использованной литературы: 22
