Редуктор двухступенчатый с шевронной передачей

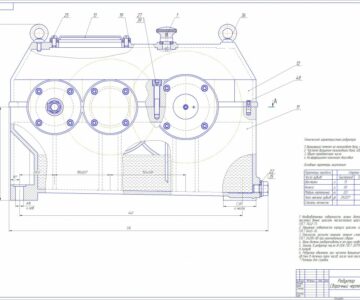

Включает Сборочный чертеж со спецификацией, чертеж установки на раму, чертеж муфты, чертеж выходного вала, чертеж зубчатого колеса. Набор чертежей является курсовым проектом по дисциплине детали машин, выполнен автором(Kiman), нигде больше данного чертежа нет.

Состав: СБ(вместе со спецификацией), деталировка Язык документа

Софт: Компас v12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редуктор двухступенчатый с шевронной передачей

ᡮઠ.cdw
Чертеж.cdw
вал.cdw
колесо.cdw
муфта.cdw
