Министерство науки и образования
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Ижевский государственный технический университет»
Кафедра «Управление качеством»
Курсовая работа
Предмет: «Детали машин и основы конструирования»
Тема: «Редуктор галтовочного барабана»

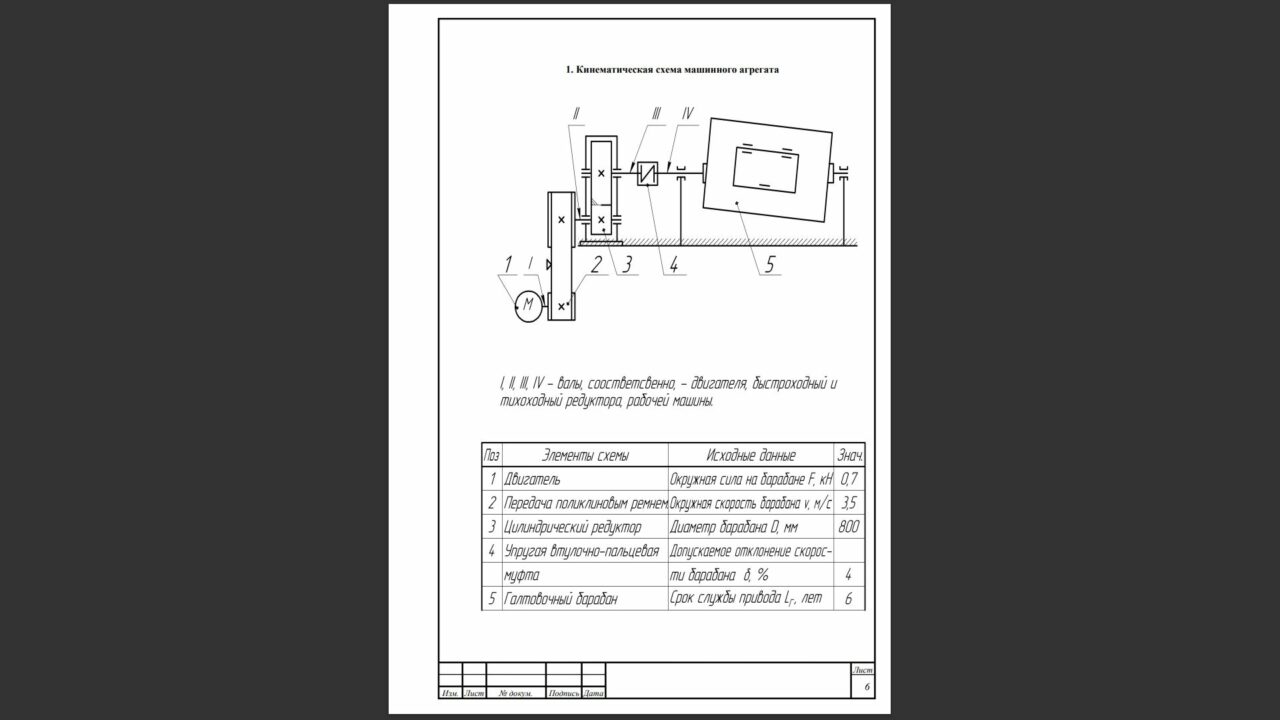

Исходные данные:
Окружная сила на барабане F=0,7 кН
Окружная скорость барабана V=3,5 м/с
Диаметр барабана D=800 мм
Допускаемое отклонение скорости барабана б=4 %
Срок службы привода Lг=6 лет
Содержание
1. Срок службы приводного устройства ..........................................................................................6
2. Выбор двигателя, кинематический расчет привода ....................................................................7
3. Выбор материалов зубчатых передач и определение допускаемых напряжений...................11
4. Расчет закрытой цилиндрической передачи ……......................................................................13
5. Расчет и проектирование поли клиновой ремённой передачи открытого типа …….............17
6. Нагрузки валов редуктора ...........................................................................................................20

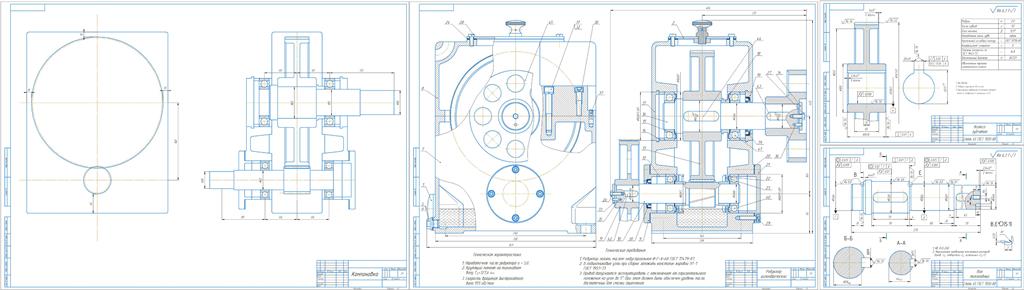

7. Разработка чертежа общего вида редуктора...............................................................................22
8. Расчетная схема валов редуктора................................................................................................24
9. Проверочный расчет подшипников ............................................................................................28
10. Конструктивная компоновка привода ......................................................................................30
10.1. Конструирование зубчатых колес ..........................................................................................30
10.2. Конструирование валов ..........................................................................................................30
10.3. Выбор соединений ...................................................................................................................30
10.4. Конструирование подшипниковых узлов .............................................................................31
10.5. Конструирование корпуса редуктора ....................................................................................31
10.6. Конструирование элементов открытых передач ..................................................................32
10.7. Выбор муфты ...........................................................................................................................32
10.8. Смазывание ..............................................................................................................................33
11. Проверочные расчеты ................................................................................................................34
11.1. Проверочный расчет шпонок .................................................................................................34
11.2. Проверочный расчет стяжных винтов подшипниковых узлов ...........................................35
11.3. Уточненный расчет валов .......................................................................................................35
12. Технический уровень редуктора ...............................................................................................38
Литература ........................................................................................................................................39
